안녕하세요. 포디믹스 입니다!

​

이번에 소개드릴 디오라마는 퍼걸러 홍보를 위한 전시 모형 디오라마 입니다.

​

제작된 모형을 이번 4월 중에 개최되었던 '2026 국제그린에너지엑스'서에 전시하기 위한 목적으로

스마트 태양광 퍼걸러를 이용한 공원을 구성하여 상담을 요청하셨었습니다.

전시는 4월 22일부터 24일까지 대구 엑스코에서 열린다고 합니다

​

이번 전시에서는 스마트 태양광 퍼걸러를 주요 제품으로 소개하며, 해당 제품은 태양전지 모듈로 생산한 전력을

배터리에 저장한 뒤 컨트롤러를 통해 LED 조명을 구동하는 구조의 에너지 자립형 휴게 시설을

디오라마 모형으로 제작 요청을 하셨습니다.

퍼걸러의 모델링도 보유하고 계셨으며, 기획 또한 정리가 잘 되어있어 비율만 조정하면

아주 멋진 퍼걸러 디오라마가 완성될 거라는 느낌이 강력하게 오네요!!!

​

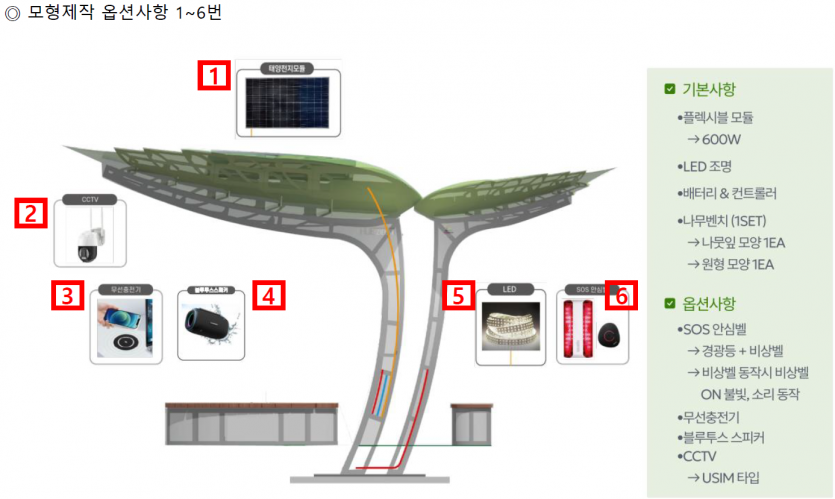

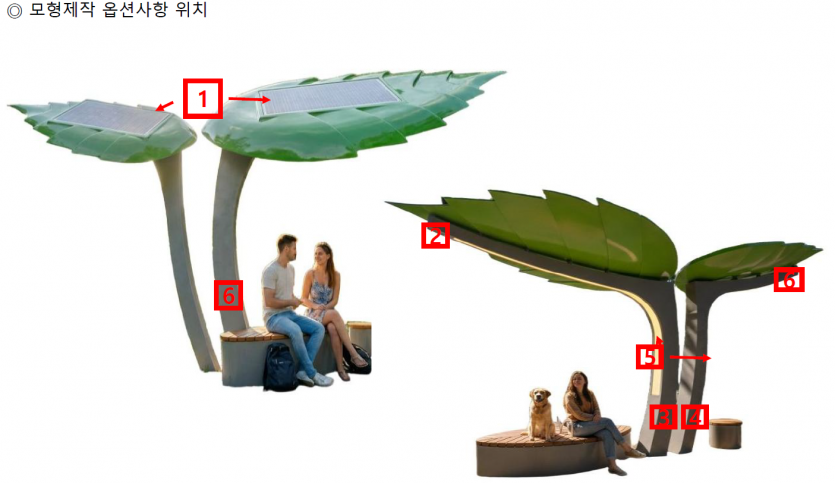

퍼걸러에는 다양한 옵션 사항을 적용 요청하셨습니다

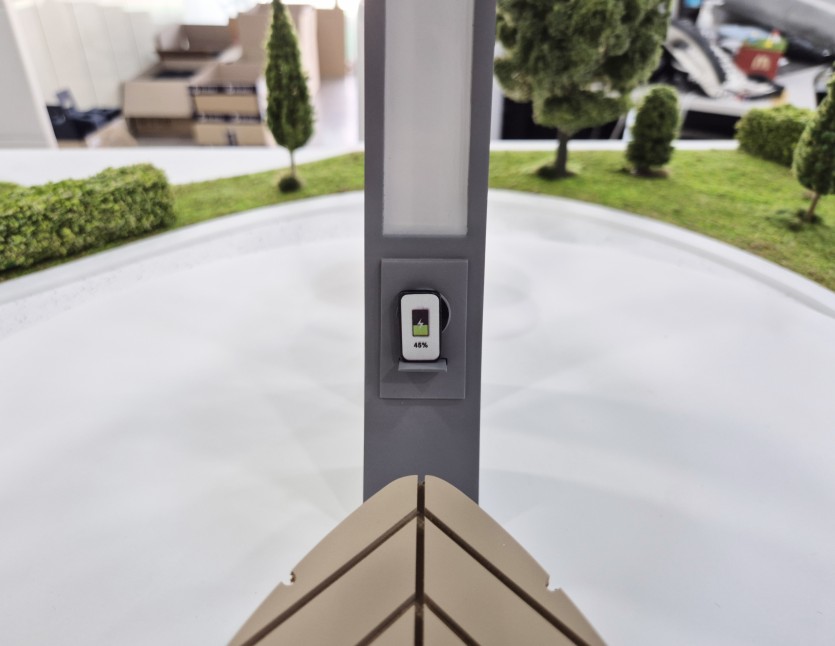

태양광 전지모듈, CCTV, 블루투스 스피커표기, 무선충전기, 핸드폰, SOS 안심벨, 경광등, 퍼걸러 LED, 제품설명서까지

퍼걸러의 크기를 대비하여 너무 작은 옵션 사항은 전시에서 볼 수 있도록 크기를 조절하여 구현하였습니다.

퍼걸러에 옵션 사항과 주변의 공원 느낌을 참고 자료 같은

퍼걸러가 중앙에 배치되며 주변으로 조경이 구성되어 있는 느낌을 원하셨습니다.

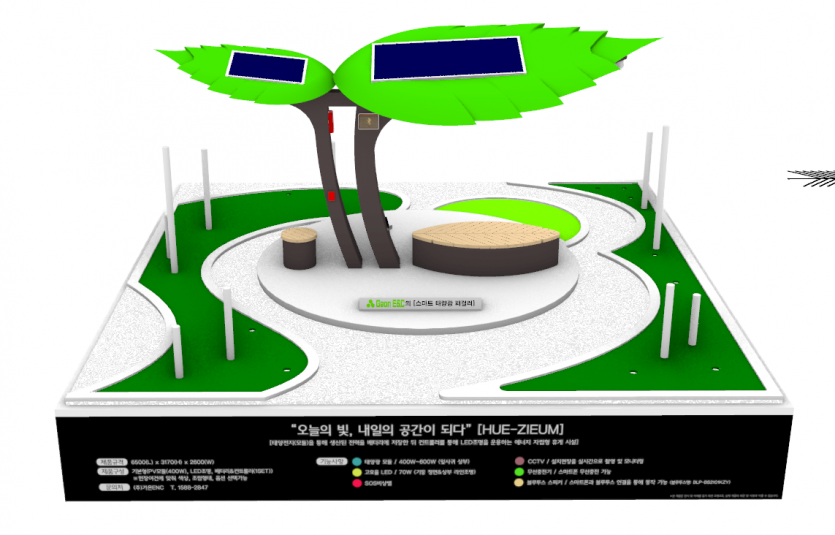

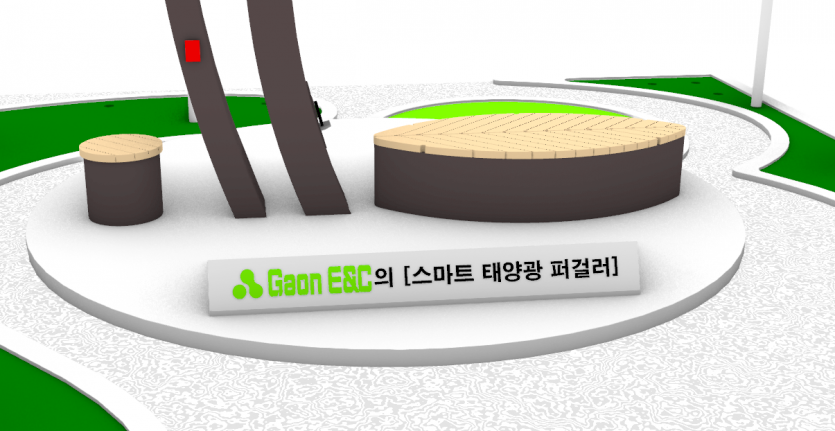

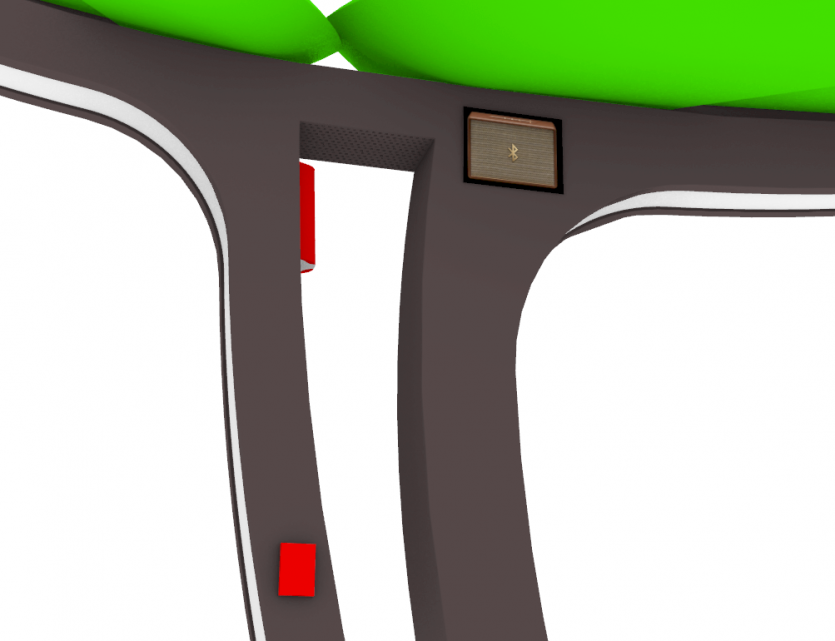

클라이언트의 협의와 중간중간 조율되어 최종적으로 모델링 시안이 완성되었습니다

최초의 시안과 추가, 제거된 부분도 있지만 작업 범위를 많이 벗어나지 않는 부분에서는

협의를 통해 추가 작업을 진행해 드립니다

​

디오라마의 최종 크기는 좌대 포함 900 x 900 x 630mm 입니다

​

모델링 시안의 화이트 기둥은 조경에서 나무 부분을 높이를 기준으로 배치해두었습니다

나무를 배치할 때는 케이스에 넘어가지 않는 기준으로 배치하였습니다

​

블루투스 스피커는 퍼걸러 내부에 있기 때문에 있다는 표기만 스티커로 진행하였습니다

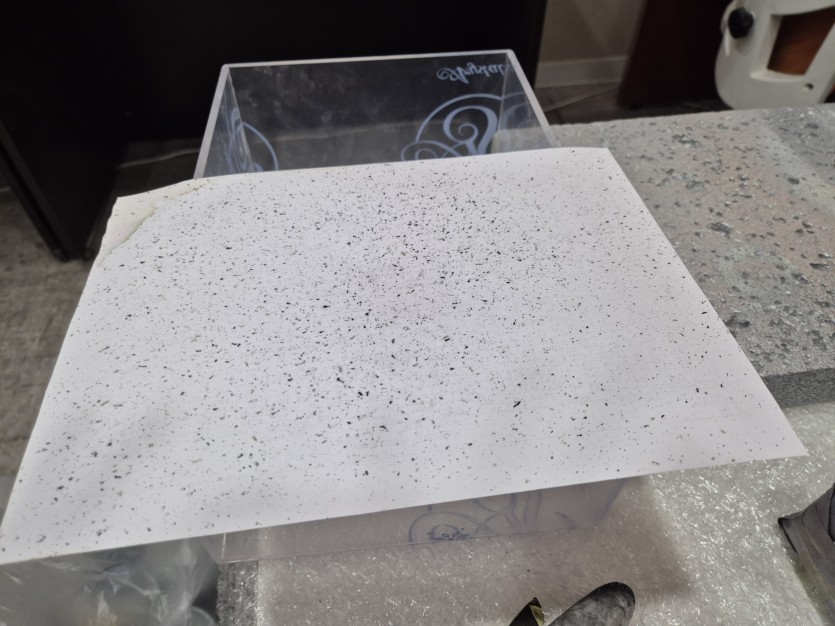

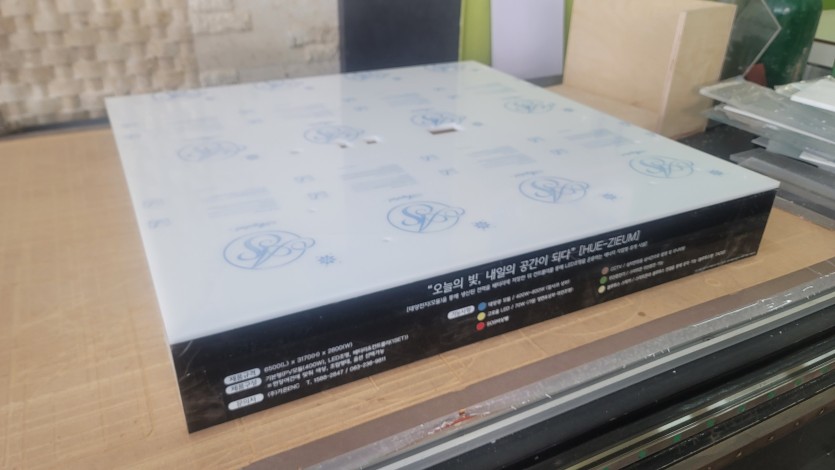

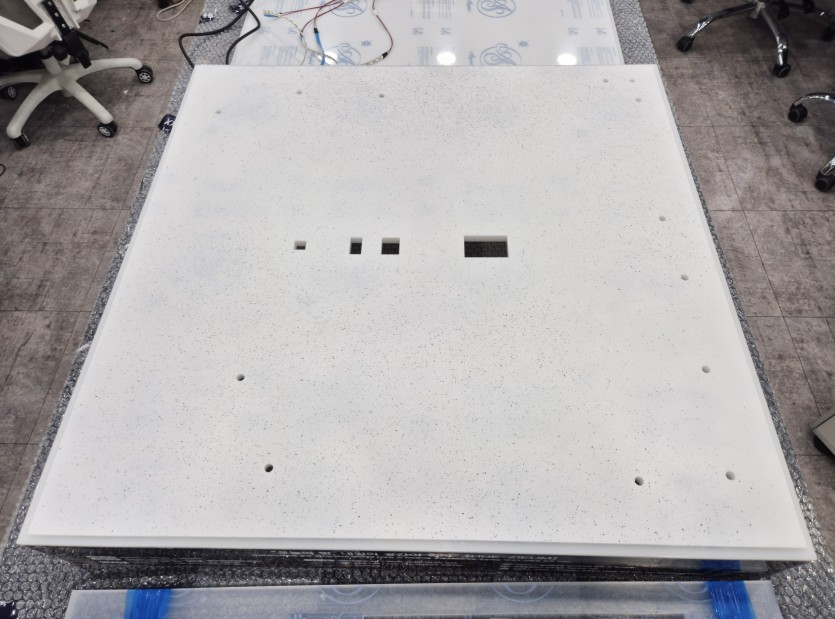

디오라마의 바닥 부분은 대리석 같은 마블 느낌을 요청하여 자칫 화이트 색상의 밋밋해 보일 수 있는 밀도를

대리석 느낌으로 채워주었습니다.

테스트를 통해 입자의 간격을 조절하여 본 디오라마 제작품에 적용하였습니다

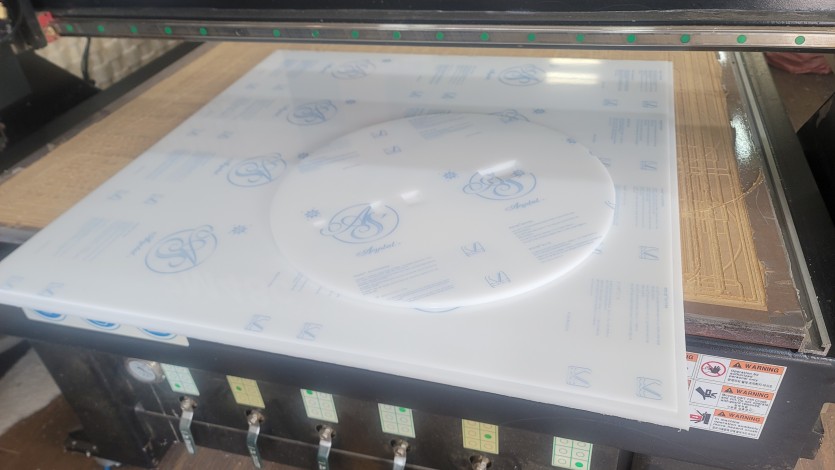

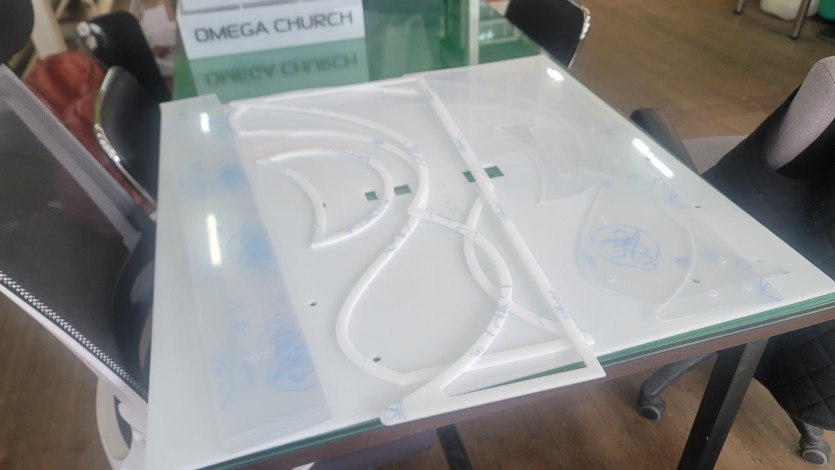

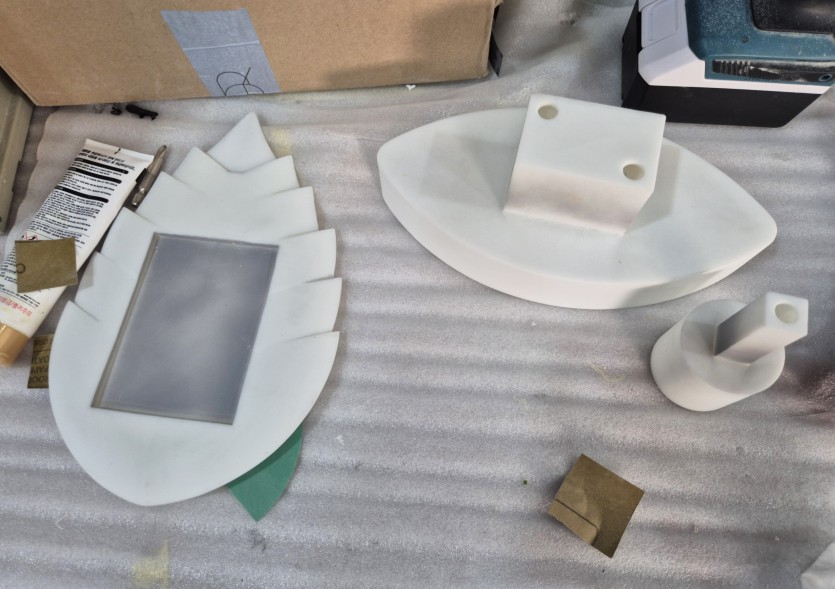

3D SLA 프린트 출력이 완료되기 전까지 아크릴, FDM 프린트 제작품을 이용하여 조경작업을 준비합니다

SLA 방식은 레진을 경화하여 출력하는 방식으로 FDM 방식보다 출력물의 면이 깔끔하고 가공하기가 쉬워

전시 용도에 많이 사용됩니다

​

FDM 방식은 필라멘트를 적층방식으로 쌓아 출력하는 방식으로 내구성이 좋고 빠르게 출력이 가능하여

테스트가 필요한 제작품, 후가공을 통해 FDM 방식 면의 결이 감춰지는 상황에서 사용합니다

​

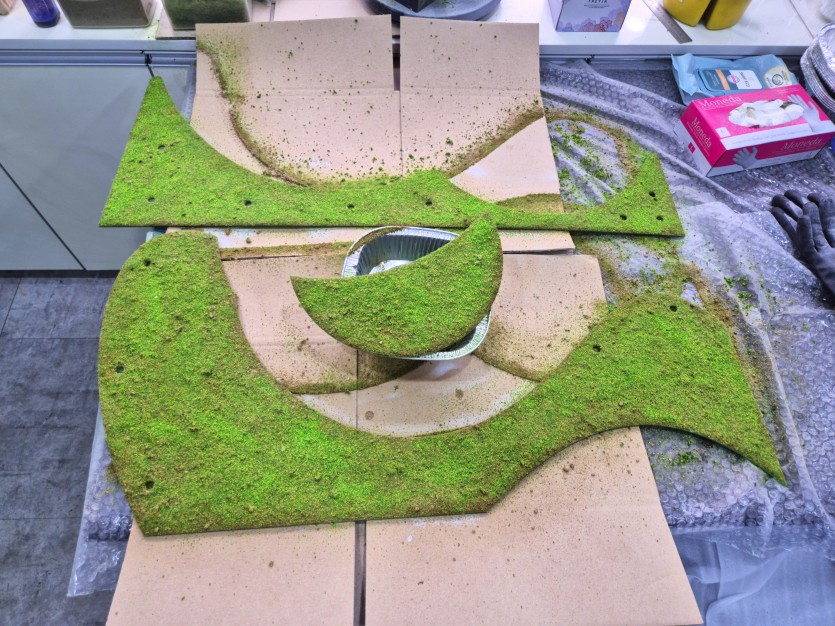

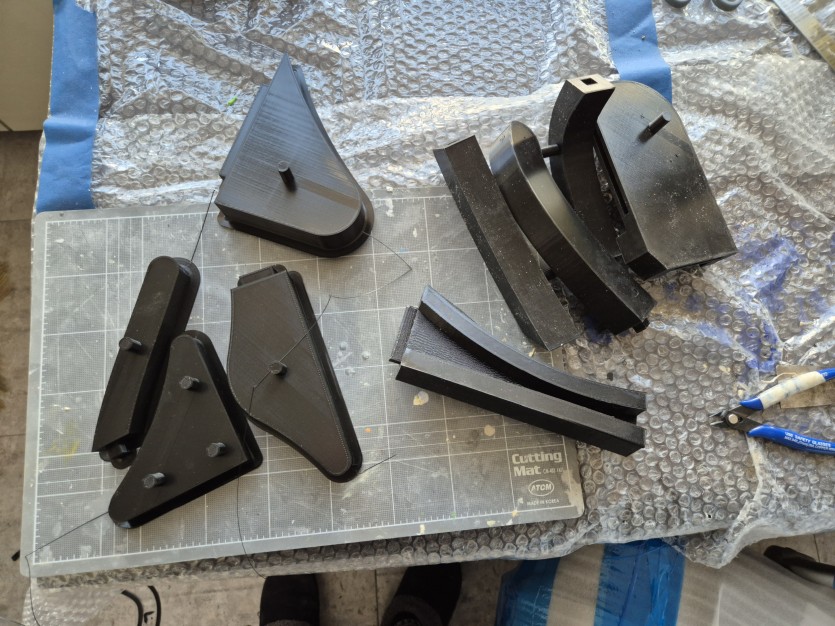

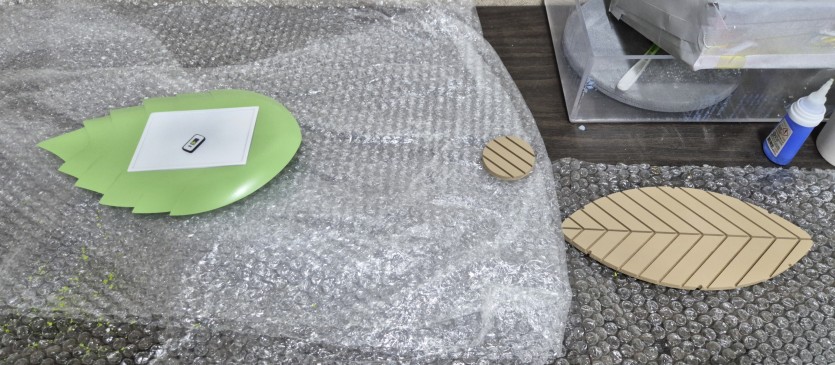

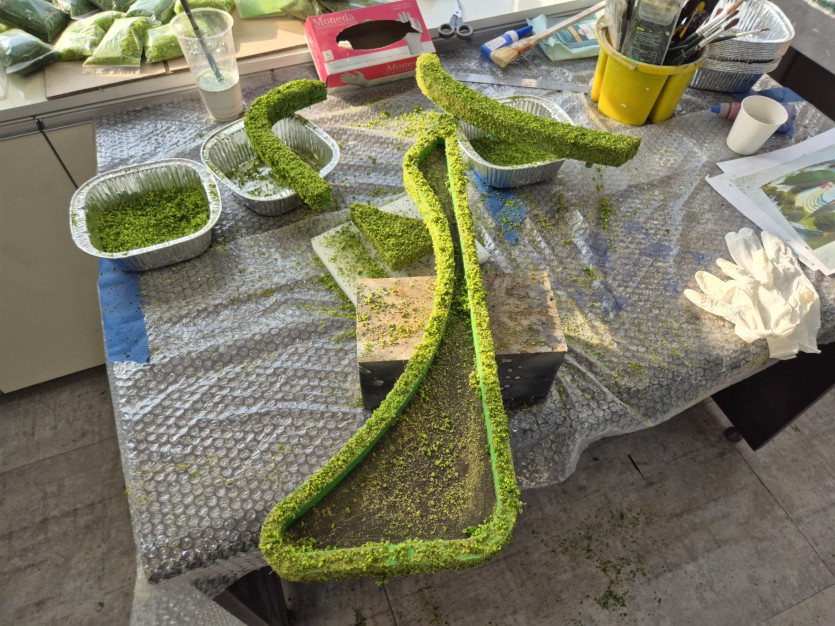

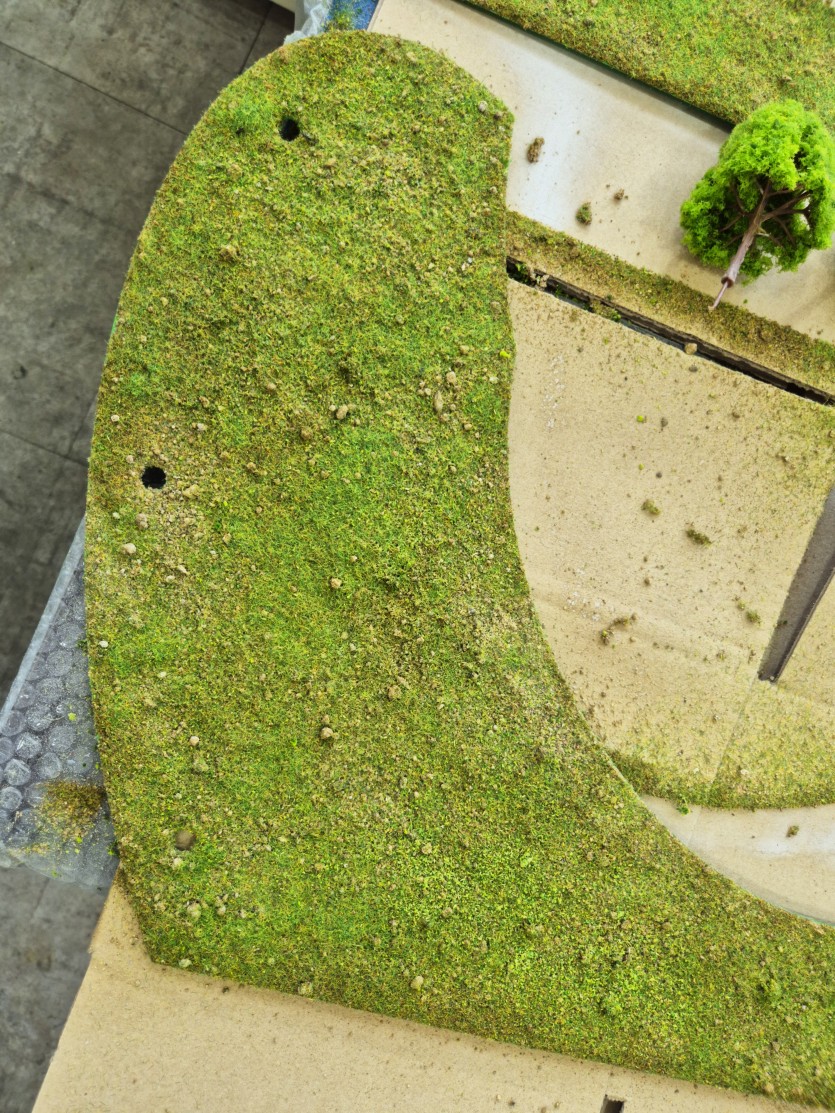

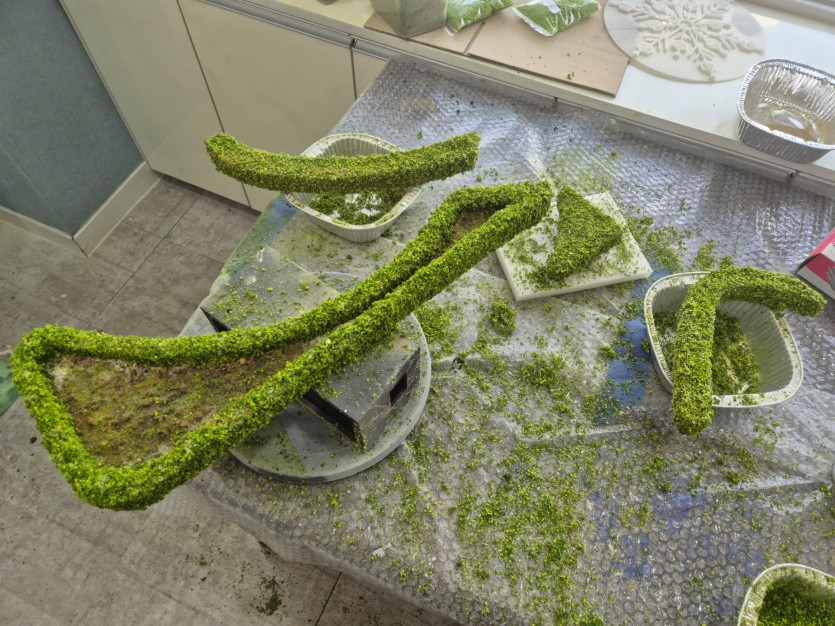

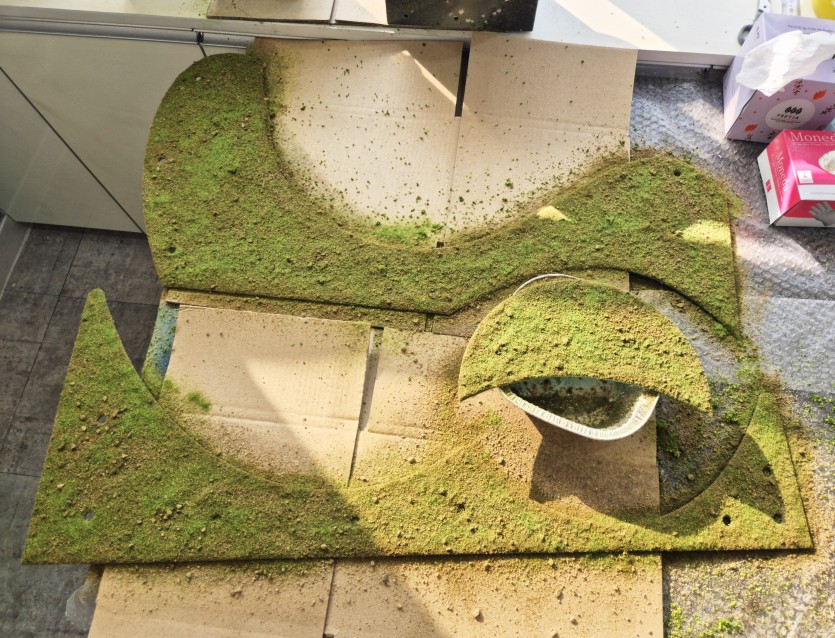

이번 조경의 잔디 장식의 틀을 FDM 방식의 제작품으로 기획하여 제작하였습니다

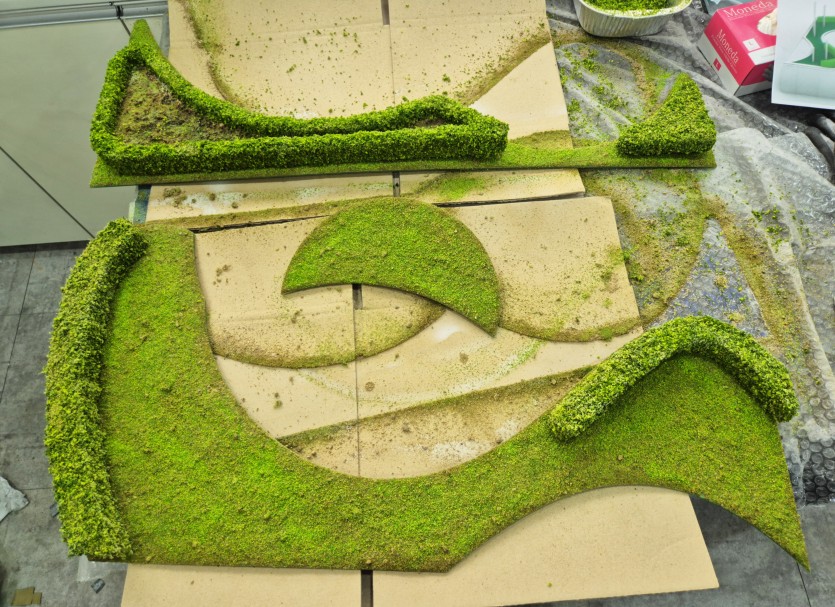

원하는 색상과 비율의 조경 재료를 배합하여 접착과 코팅을 거쳐 최대한 떨어지지 않게끔 제작하였습니다

​

조경 재료들은 보통 가루로 되어있어 아무리 접착과 코팅을 하더라도 조금씩은 가루가 떨어지고

충격에 약해 떨어지기도 합니다

그런 사항을 방지하기 위하여 최종적으로 한번 코팅을 진행하여 조금 더 조경 부분의 파손을 방지하였습니다.

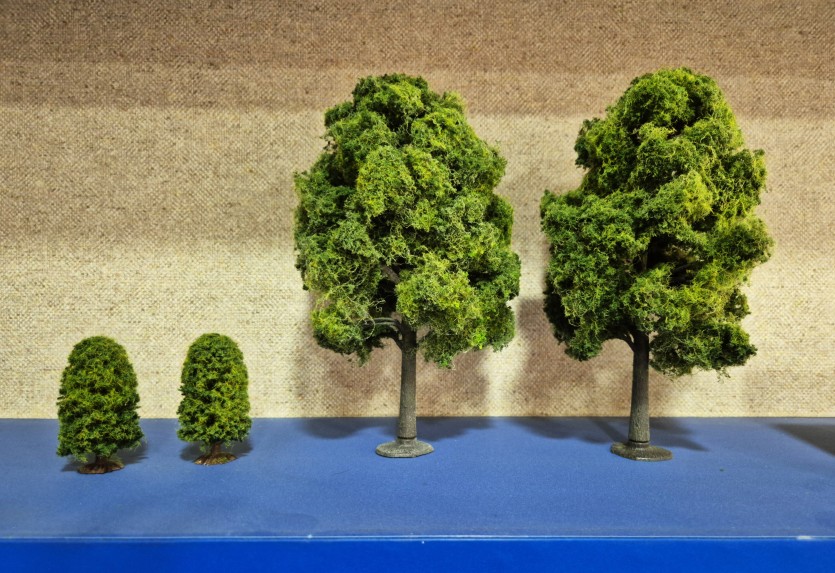

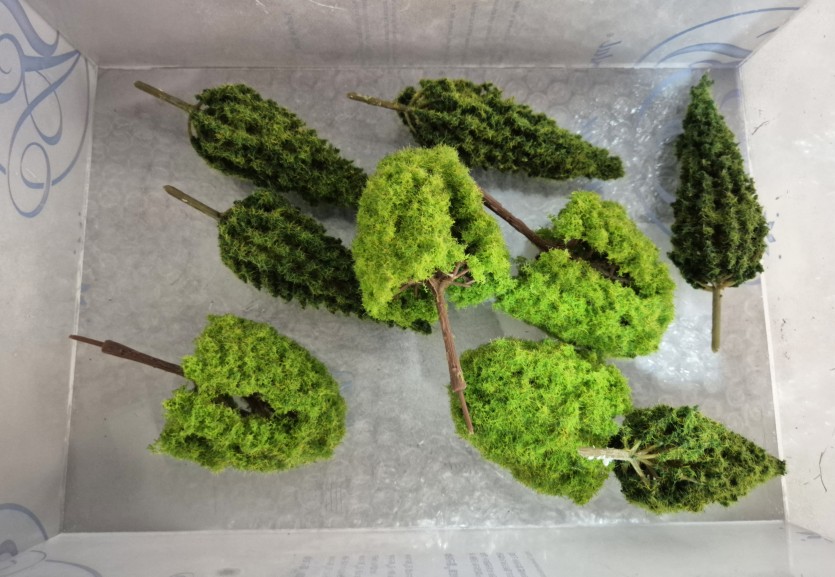

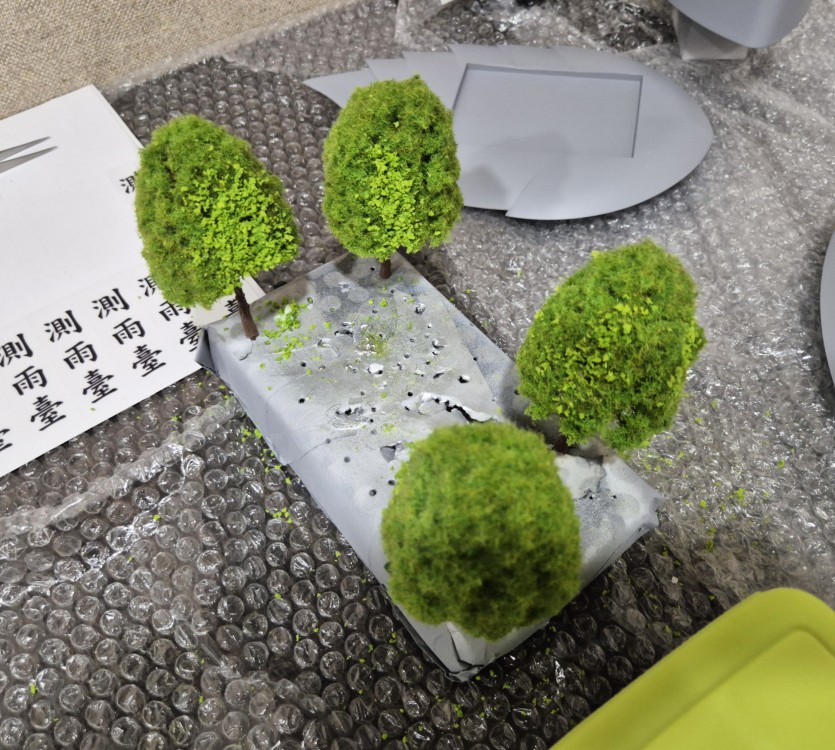

나무 부분은 색상과 크기가 다양하기 때문에 통일성을 주고자 비슷한 색상으로 추가적으로 코팅을 진행하였습니다

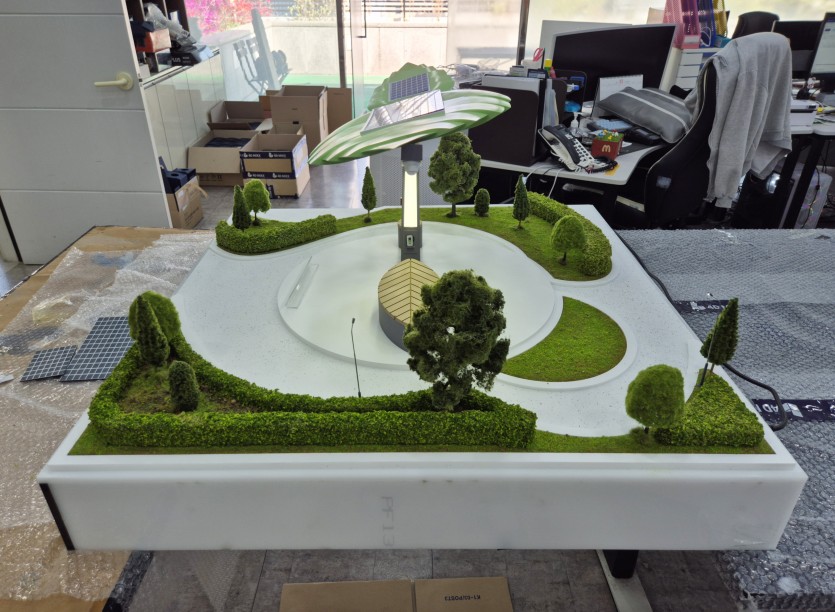

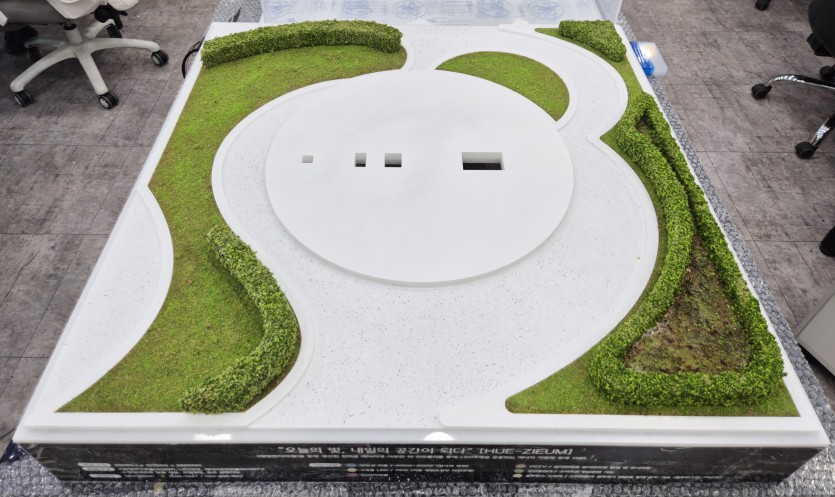

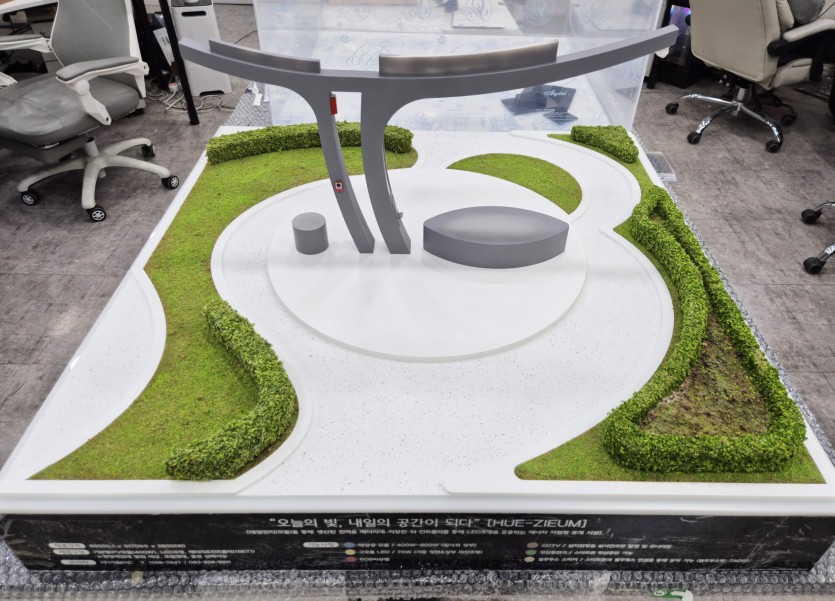

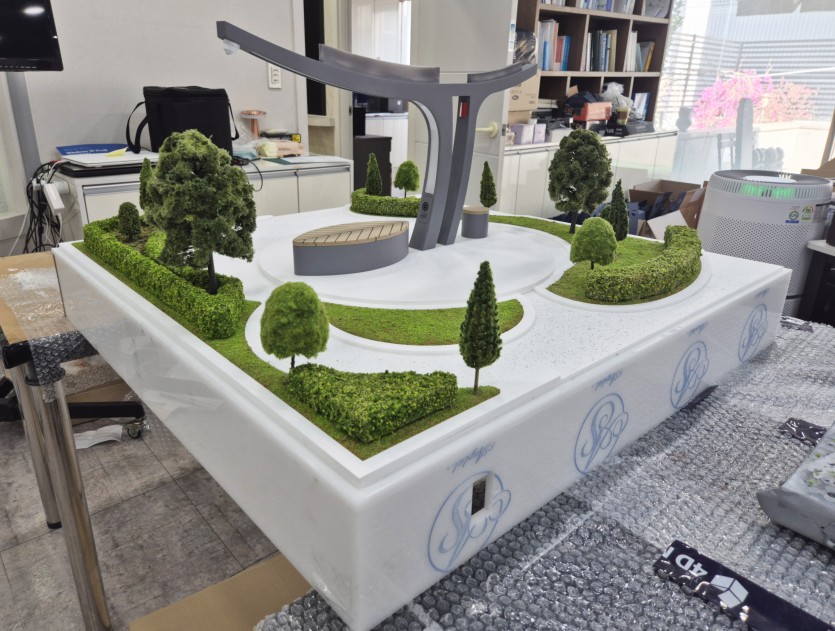

퍼걸러 디오라마의 조경 부분을 바닥에 배치하였습니다

조경만 따로 보다가 모형에 배치하니 너무 이쁘게 잘 만들어져서 살짝 뿌듯합니다 ㅎㅎㅎ

​

이제 퍼걸러 부분의 3D 프린트 출력물들을 가공 시작합니다

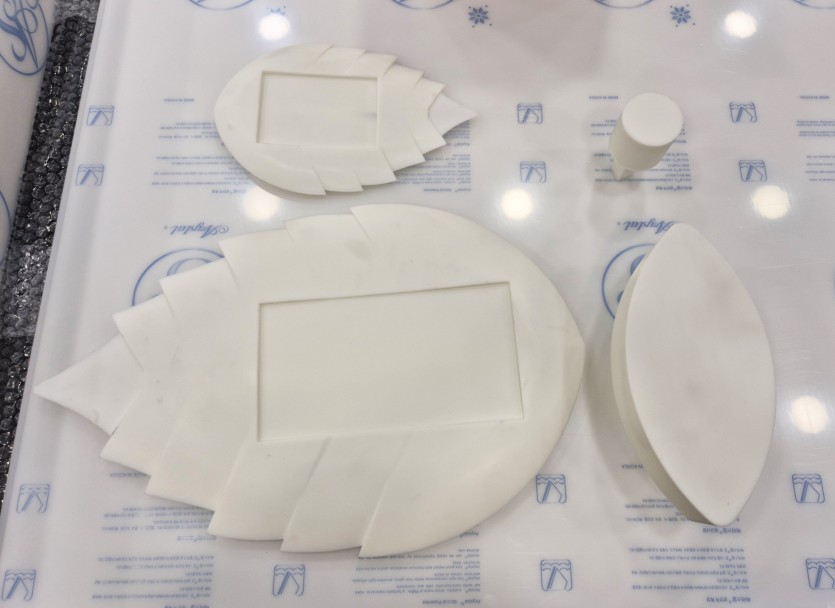

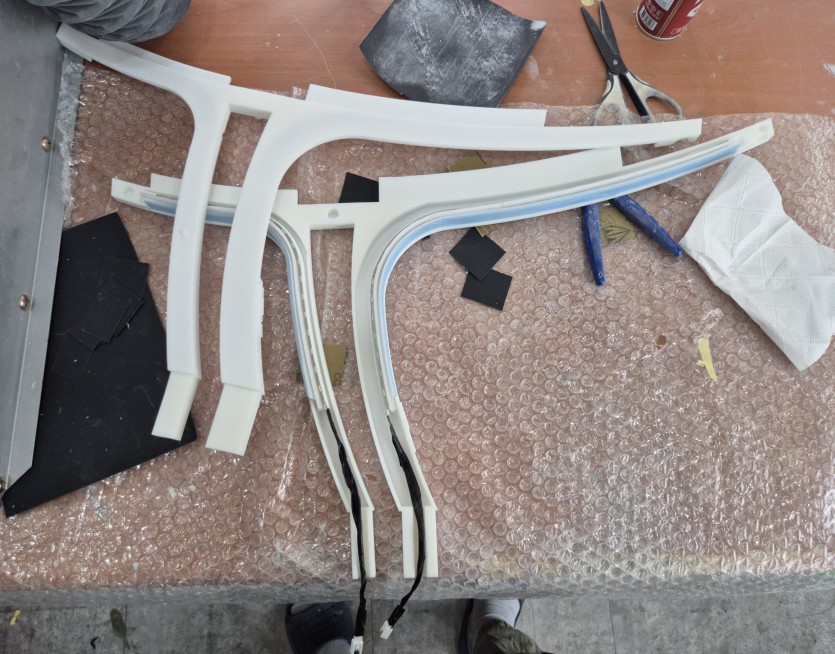

퍼걸러에 해당하는 3D 프린트 출력물이 완성되었습니다

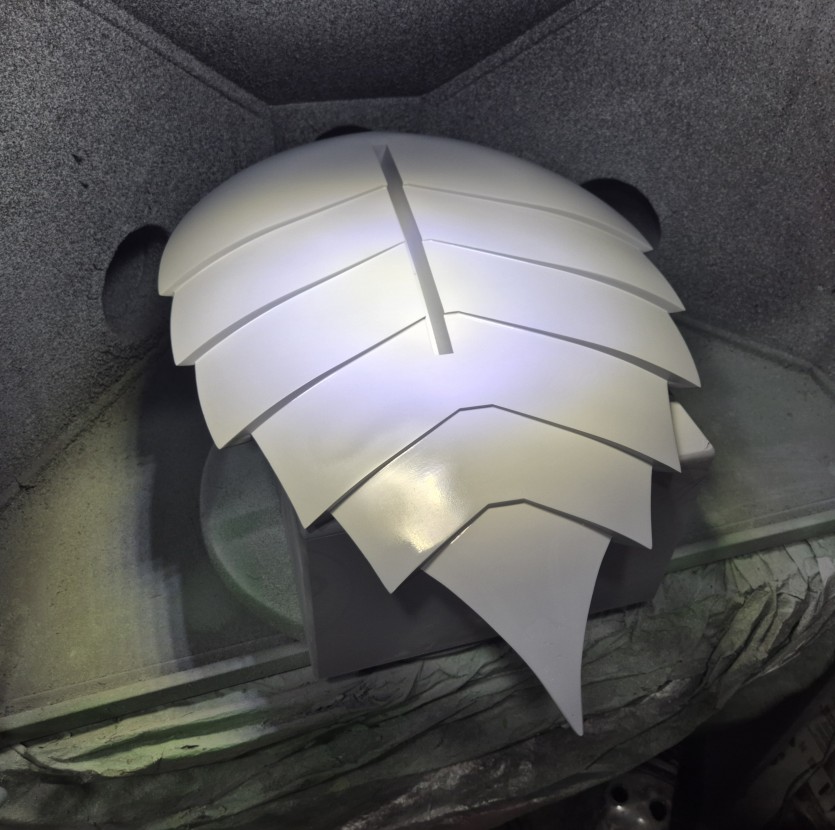

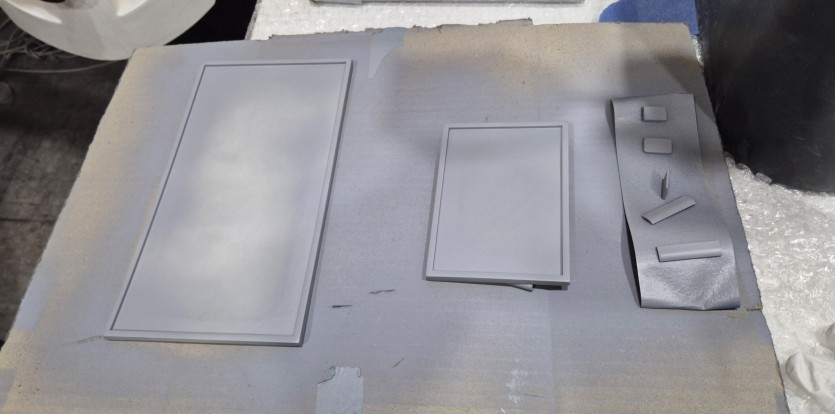

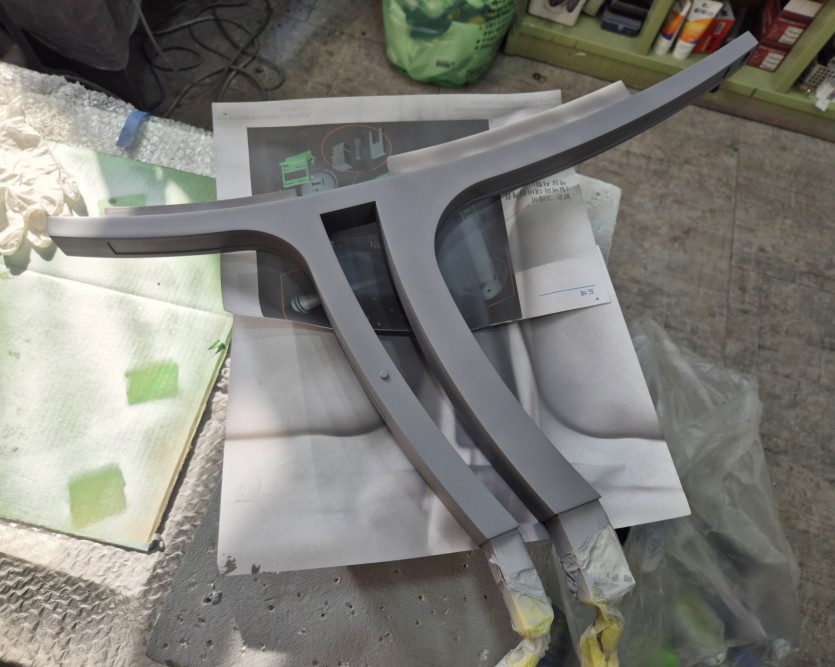

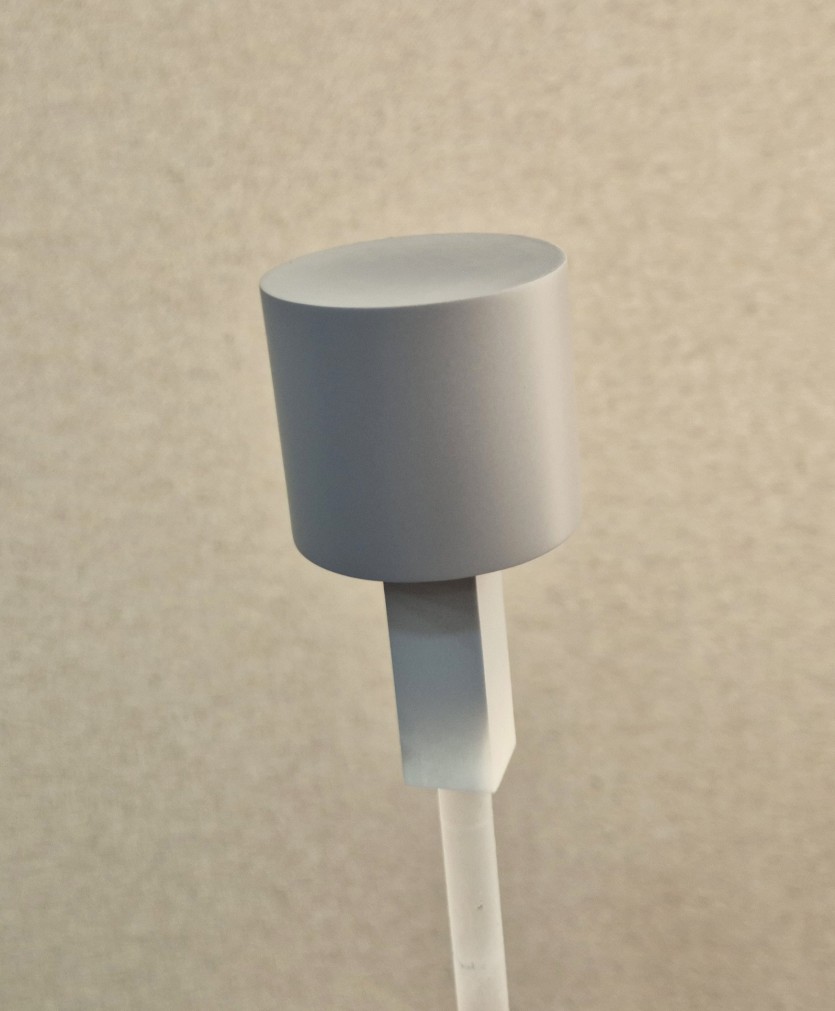

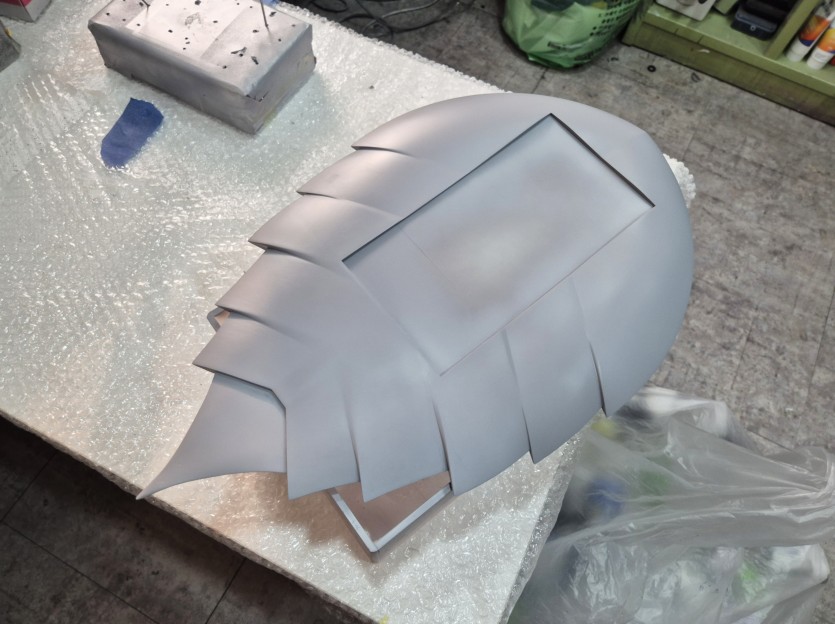

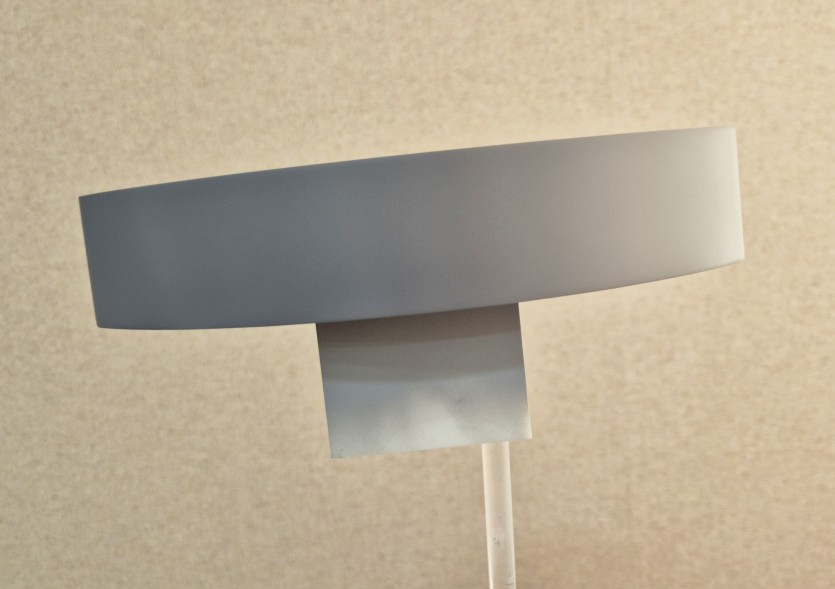

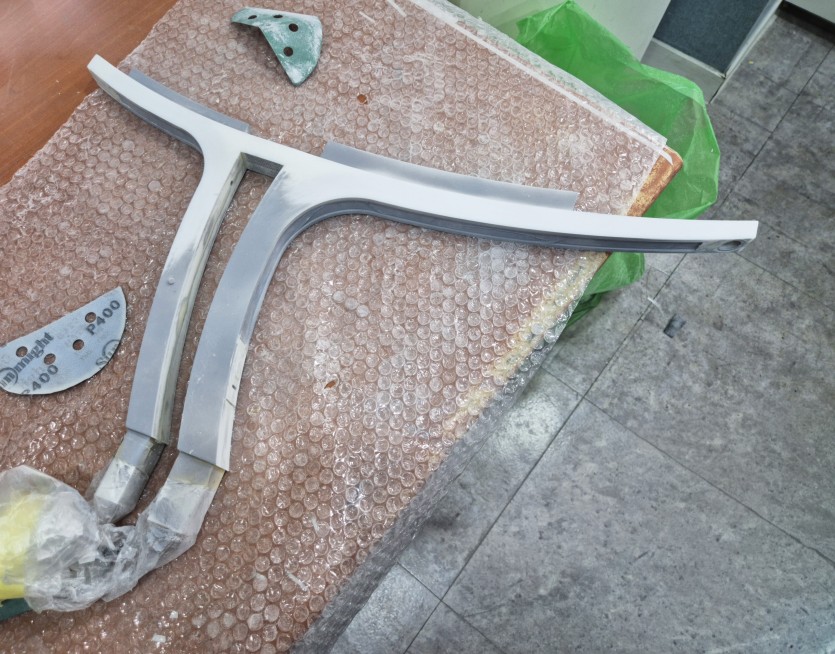

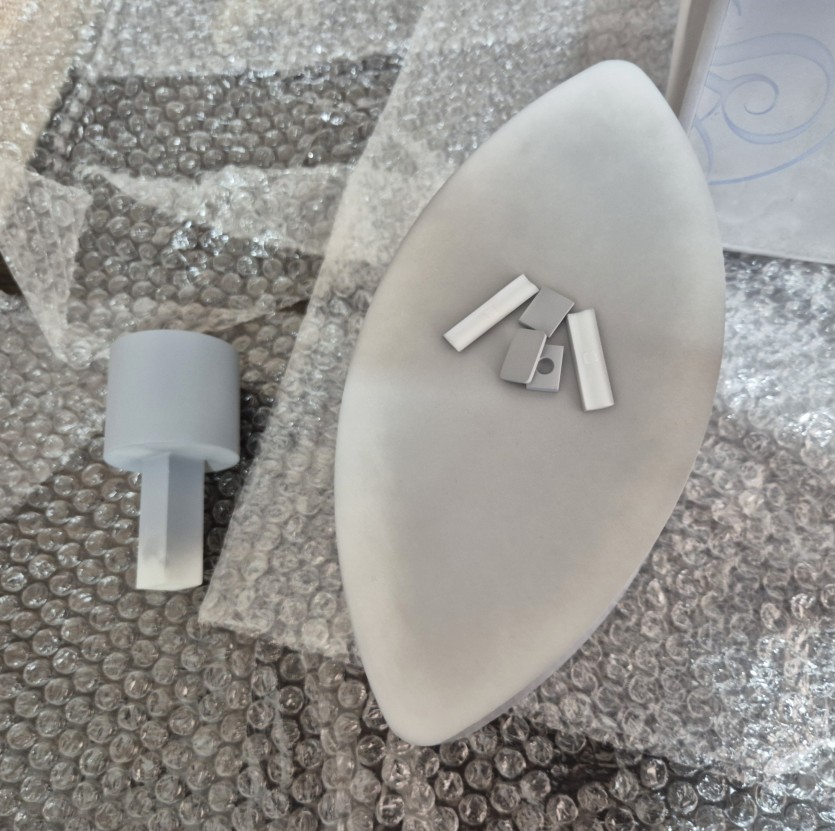

후가공 면을 확인하기 위해 서페이서 작업을 진행해 줍니다

​

흰색의 레진 출력물이 회색의 서페이서 작업을 진행하면 눈에 보이지 않는 미세한 스크래치, 결이 보이게 됩니다

서페이서는 이러한 출력물의 흠집을 확인하거나 미세한 스크래치를 보완하는 역할을 합니다

​

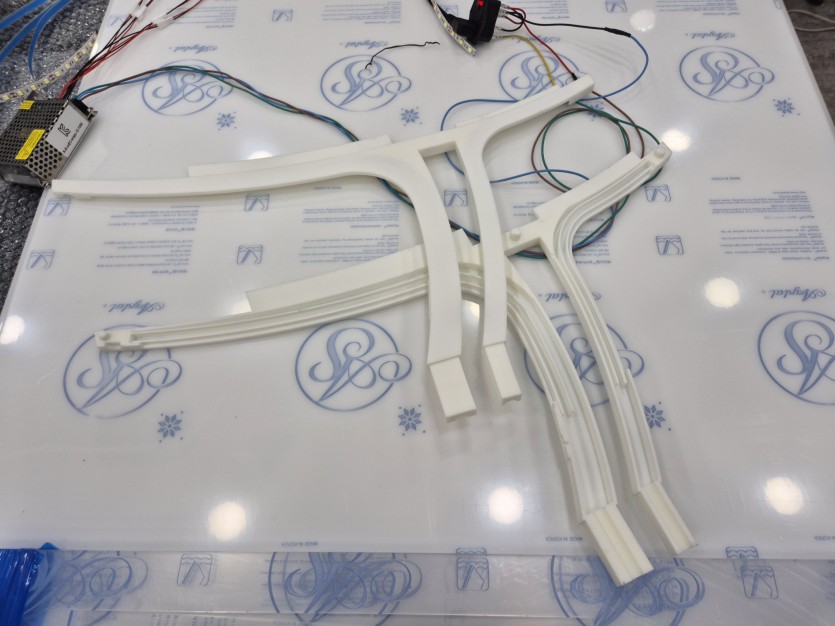

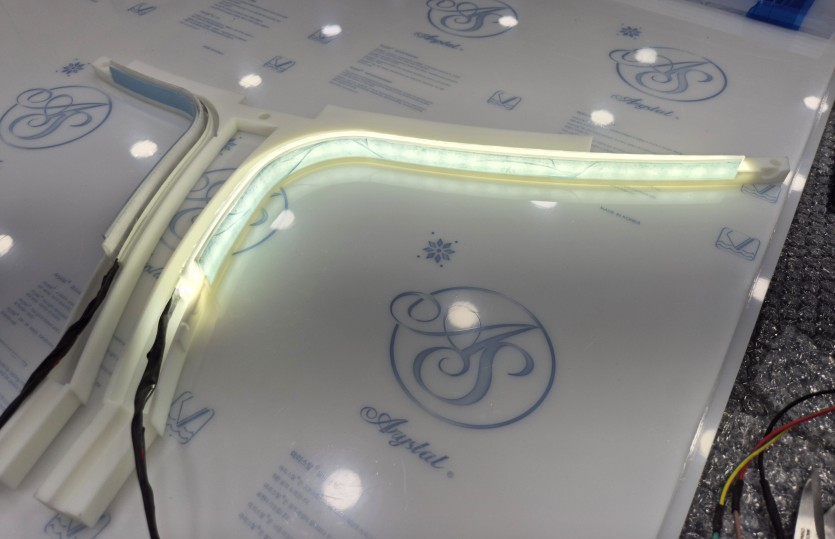

퍼걸러 기둥에 LED를 삽입하여 실제 조립하였을 때 어느 정도의 빛의 세기 등을 우선적으로 파악합니다

투명 레진의 투과하여 LED를 구현하기 때문에 투과율이 너무 높아 안쪽에 무광코팅을 진행하거나

투과율을 분산시키는 장치를 배치하여 고객이 원하는 LED를 구현합니다

​

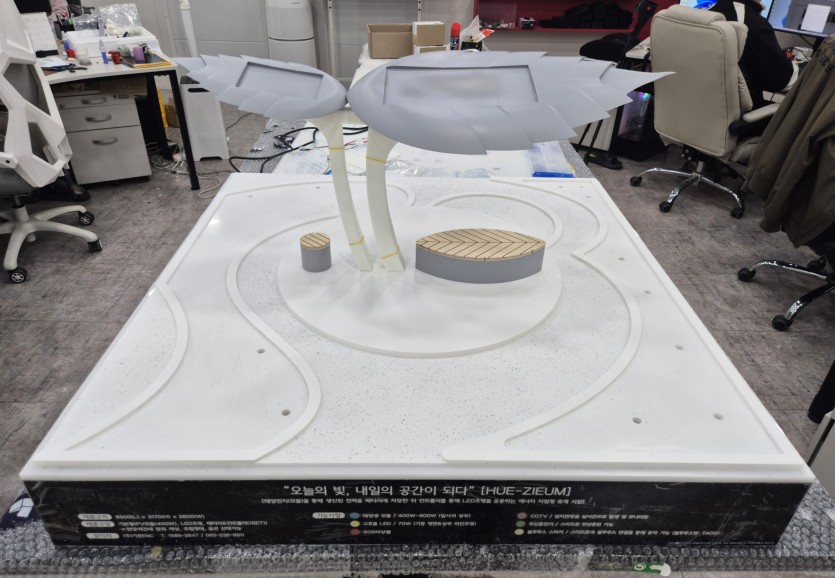

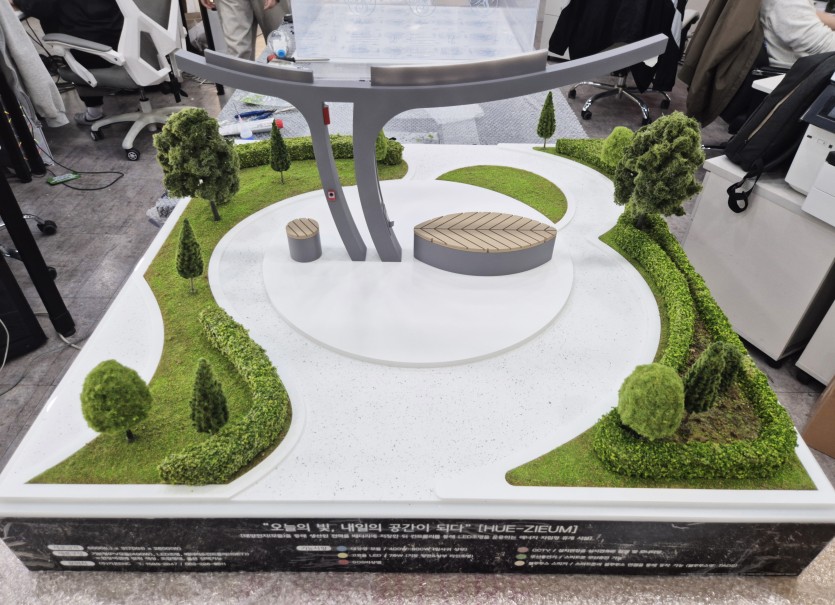

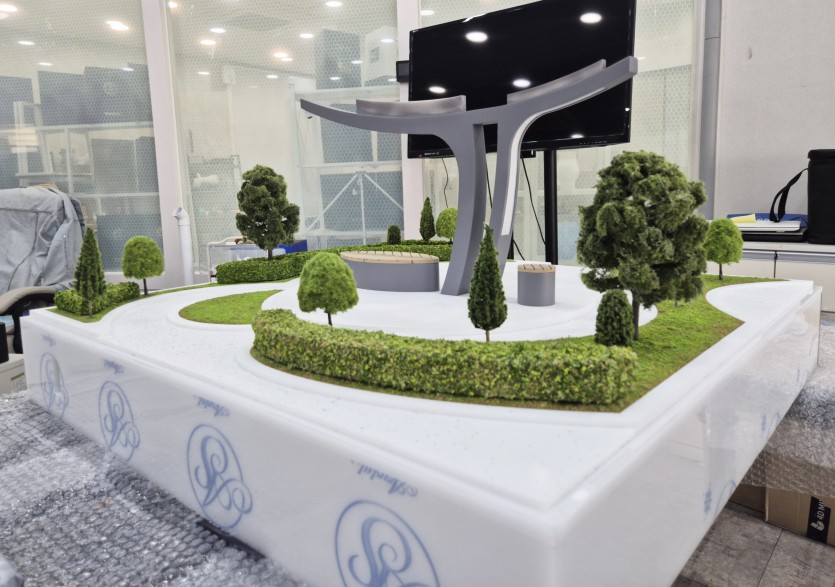

어느 정도 가공을 한 후 조립성을 보기 위하여 가조립을 진행합니다

​

역시나 아무 이상 없이 깔끔하게 조립이 되는군요 ㅎㅎㅎ

이제 힘을 내서 완성을 향해 달려가 봅니다!!!

2~3차의 샌딩과 서페이서를 통해 후가공을 진행하면서 스크래치나 결을 없애주었습니다

​

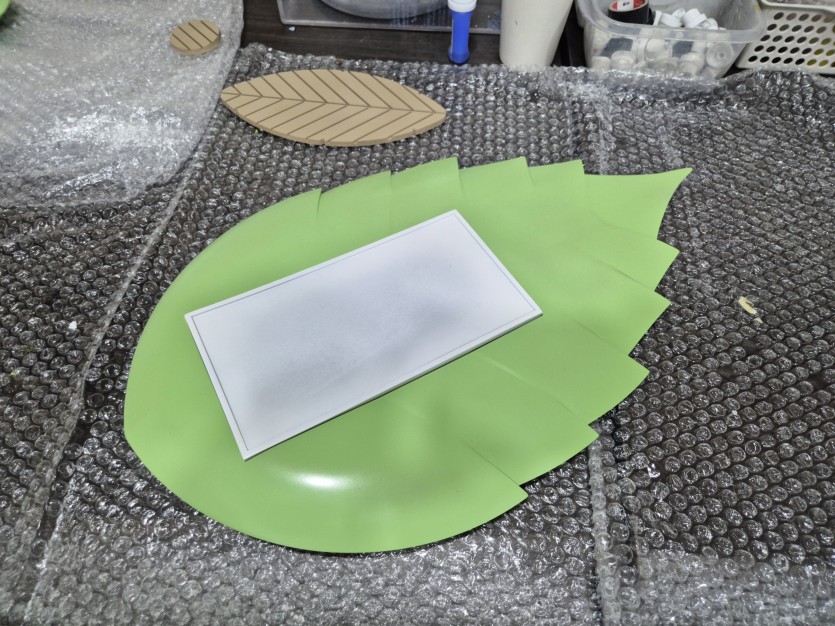

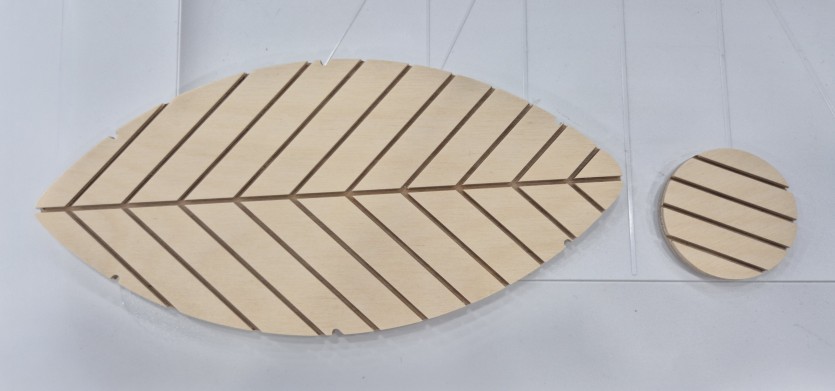

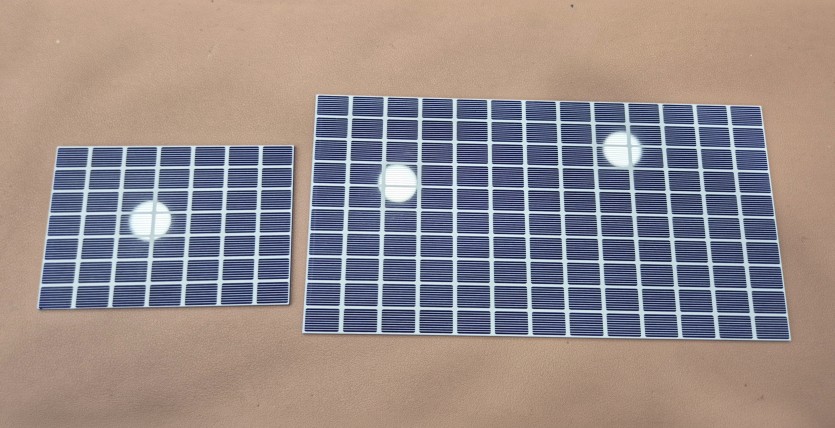

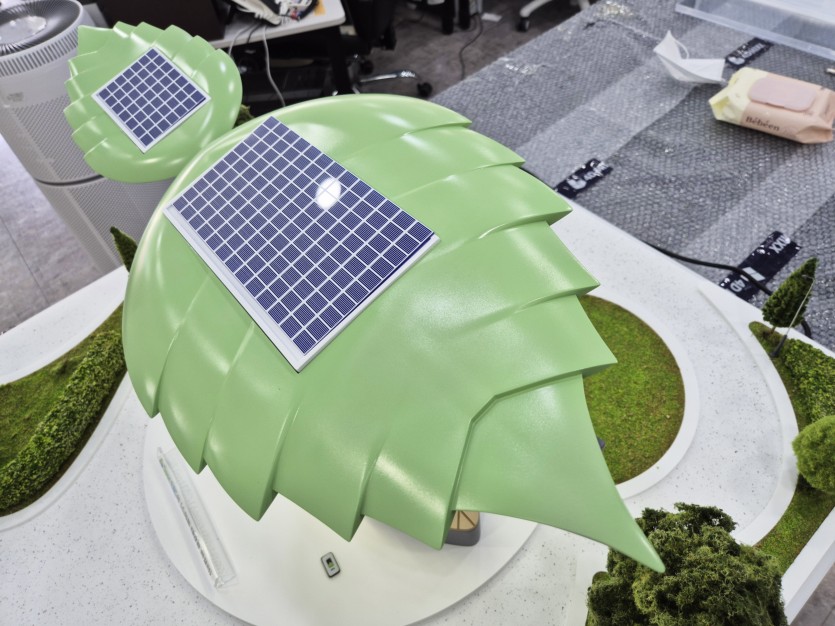

퍼걸러 위쪽 나뭇잎 지붕 위에 올라가는 태양광 전지 모듈, 의자 위에 올라가는 나무까지 깔끔하게 제작되었습니다

​

이번 디오라마같이 디테일한 요소가 많이 있고, 디오라마를 처음 만드는 클라이언트는 사진을 통해 지속적인

진행사항 공유도 드리지만 제작품을 실제로 보는 것을 선호하십니다

​

자신이 생각했던 부분이 실제로 구현되었을 때의 이질감도 있을 수 있으니깐 당연합니다

그리하여 중간 방문을 통해 수정할 수 있는 부분은 협의를 통해 수정을 진행해 드리고

추가적으로 요청하는 사항도 내부 회의를 통해 적용시켜드립니다

​

이번 방문에 클라이언트는 나무의 색상 수정과 조경에 가로등을 추가로 제작을 요청하셨습니다

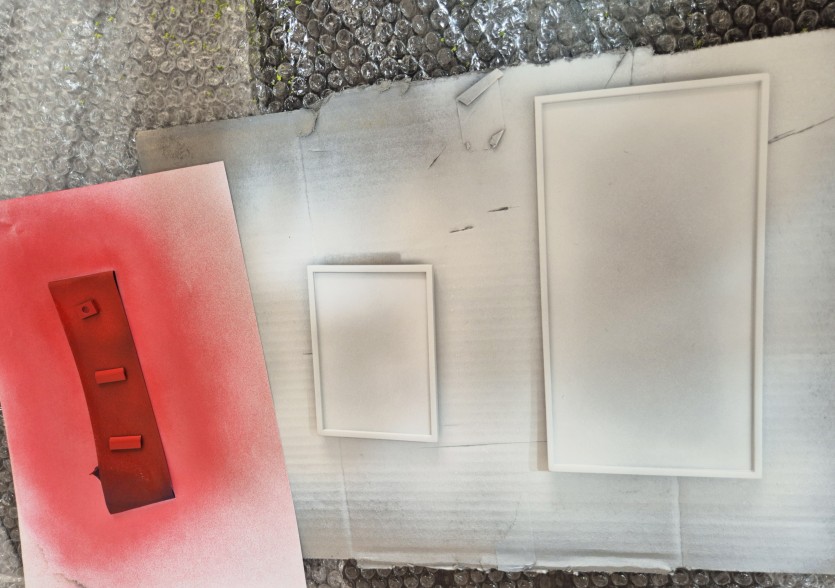

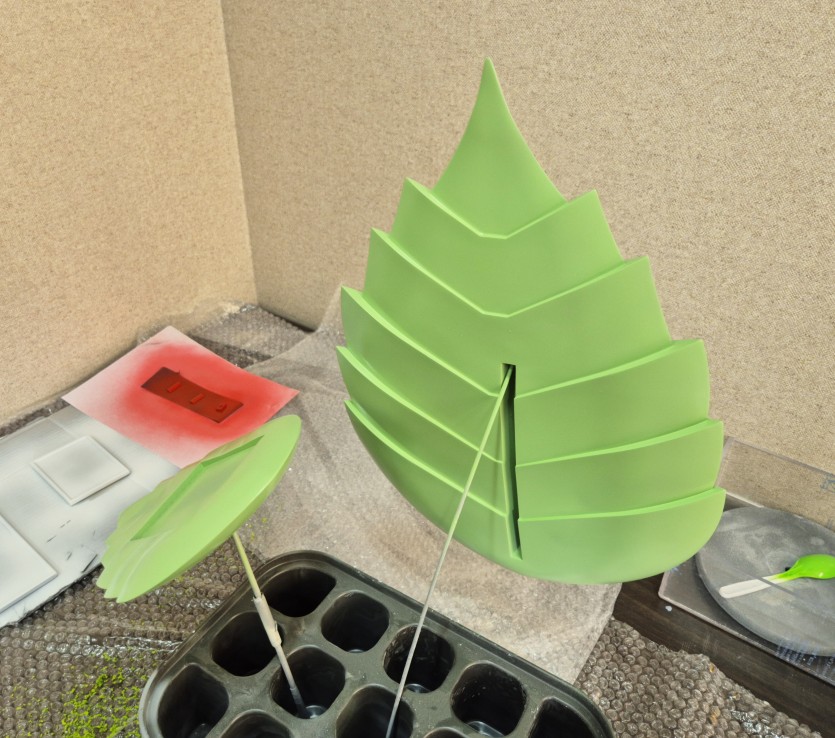

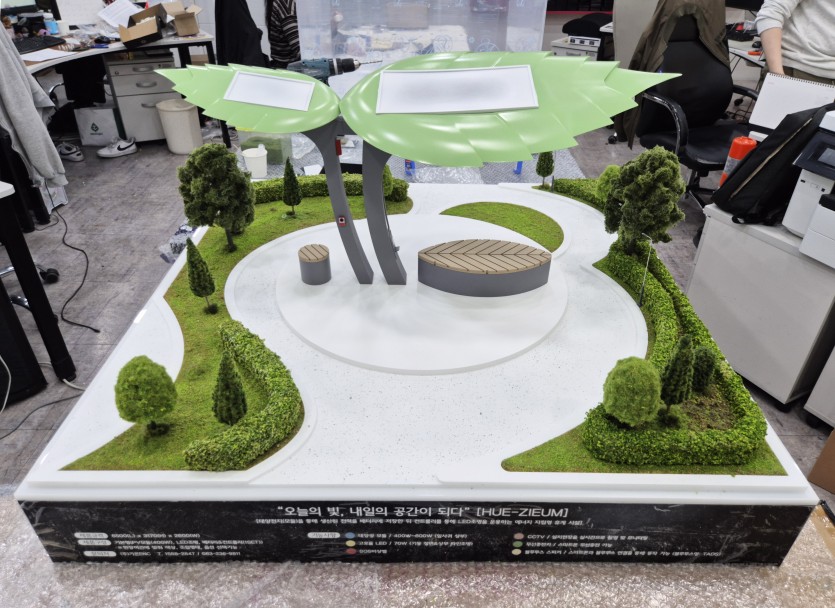

가공이 완료되어 도색까지 깔끔하게 완료되었습니다

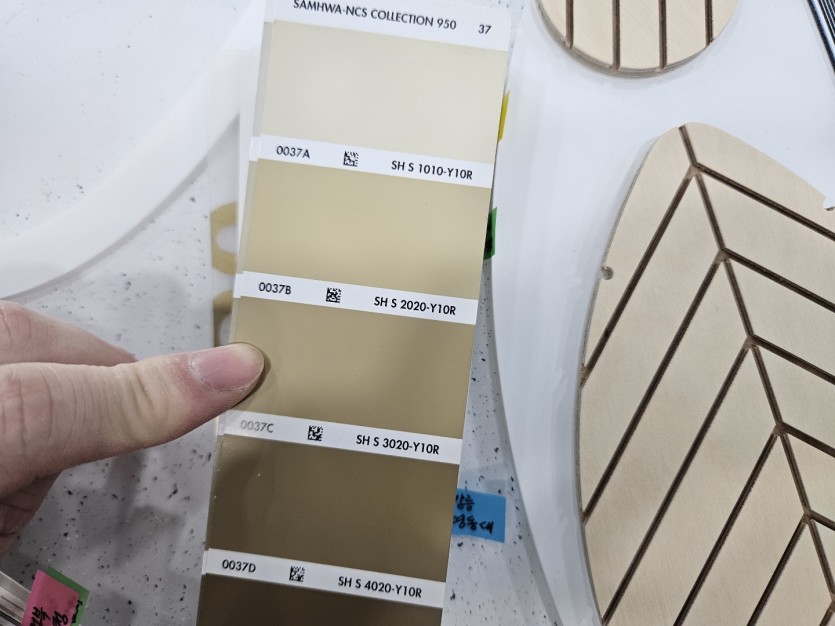

도색작업은 진행 전 고객에게 실제 도색 샘플 사진을 공유하여 확인 후 진행합니다

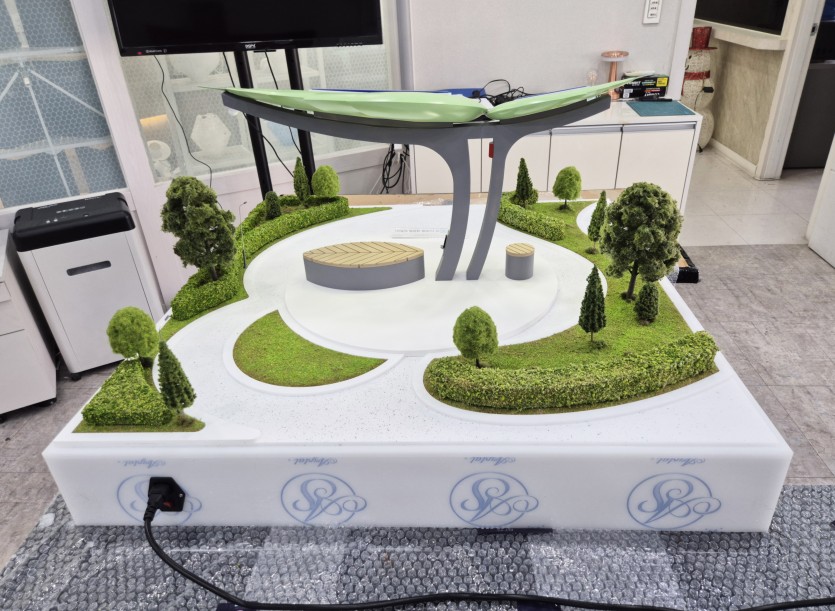

순차적으로 퍼걸러를 조립 진행합니다

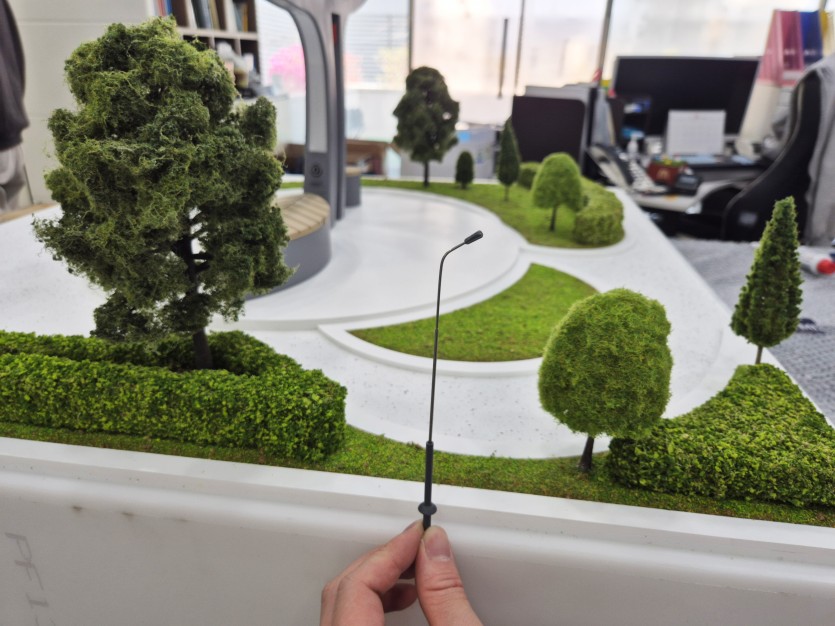

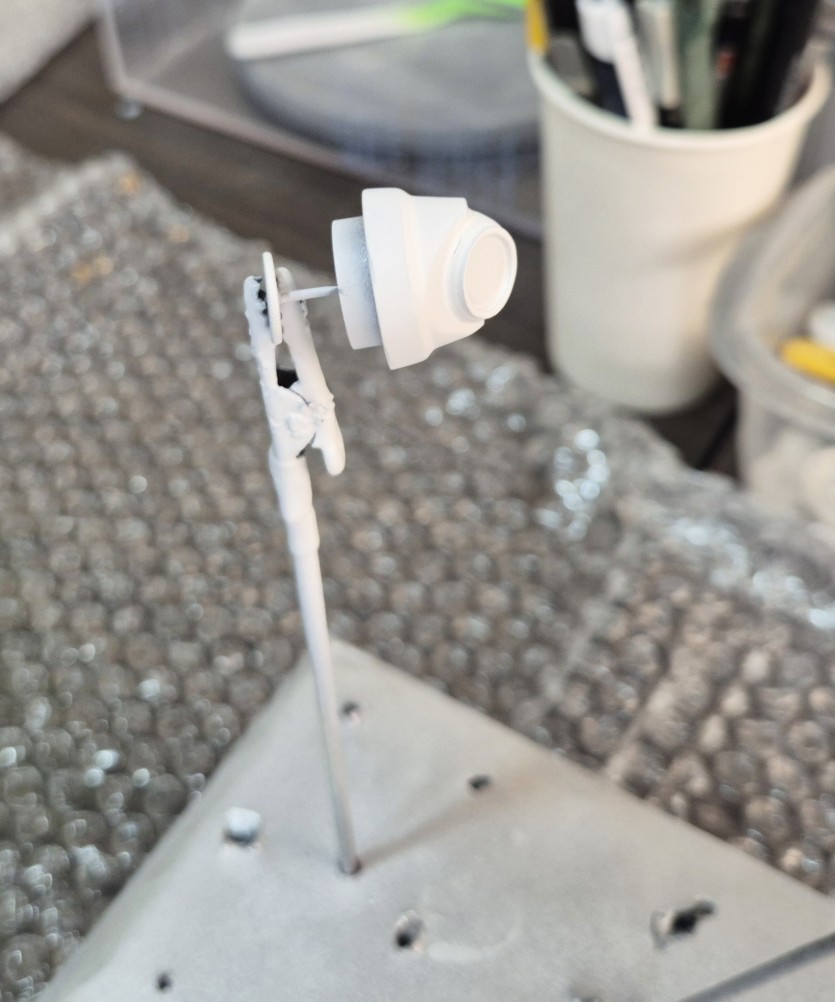

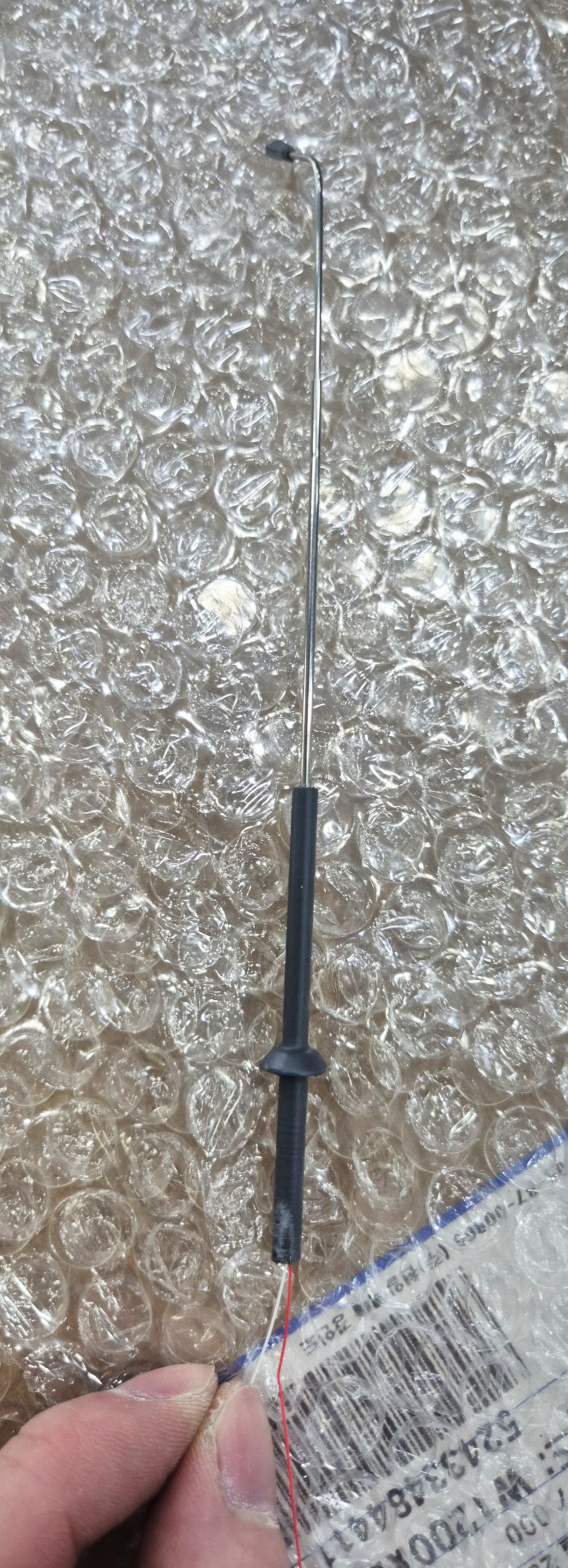

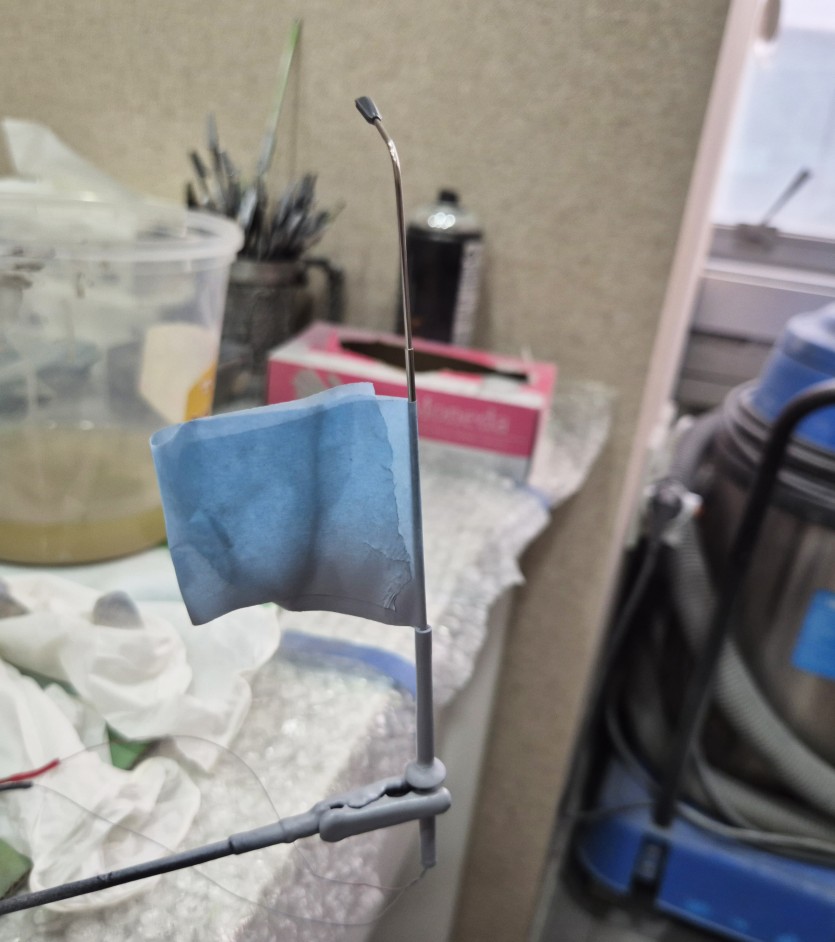

그 후 추가적으로 요청한 가로등이 설치됩니다

​

초기 설계 단계가 아닌 제작이 완료된 시점의 작업이기 때문에 직접 가로등을 설치할 구멍을 뚫어서 작업해야 하기 때문입니다

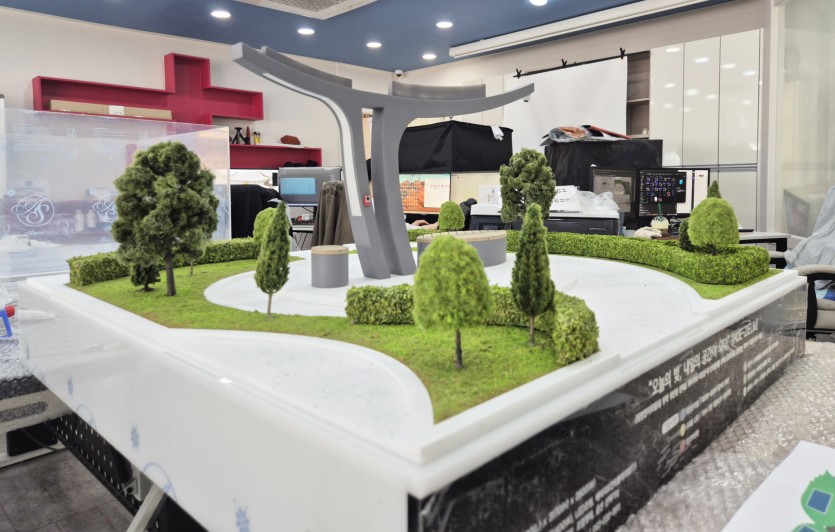

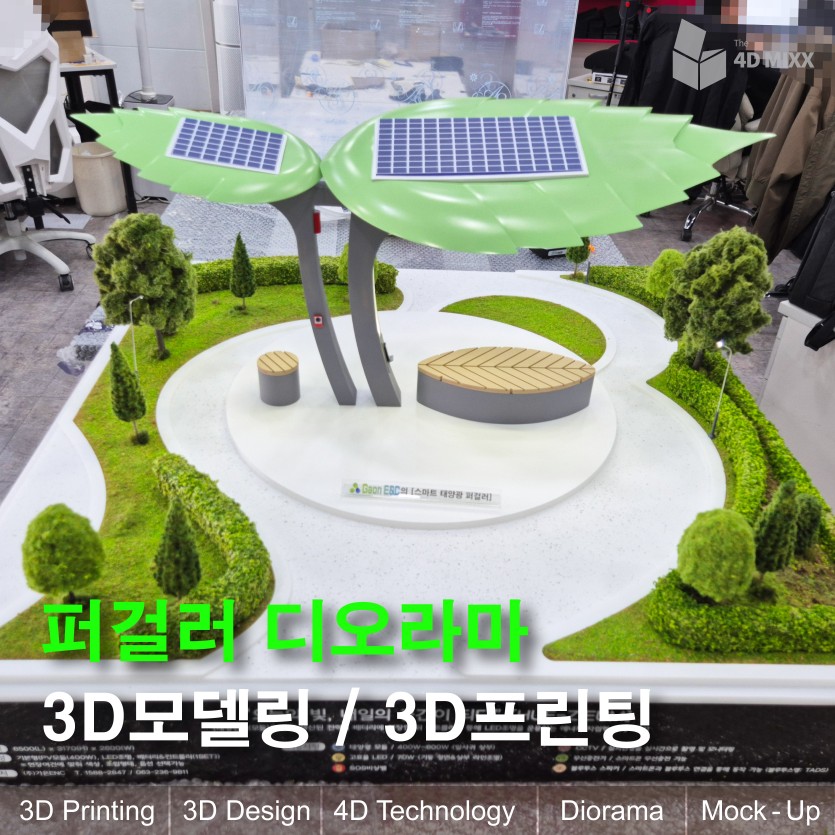

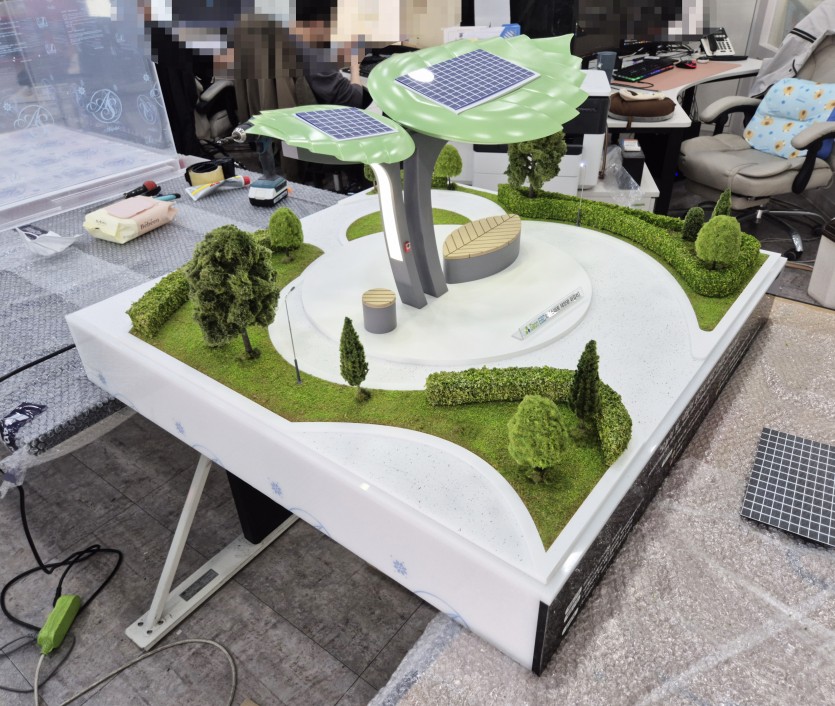

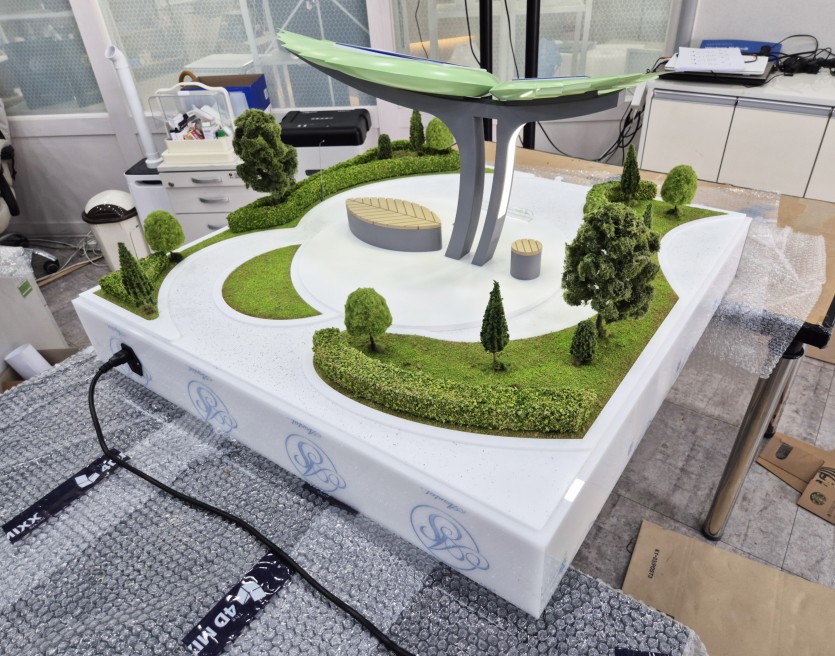

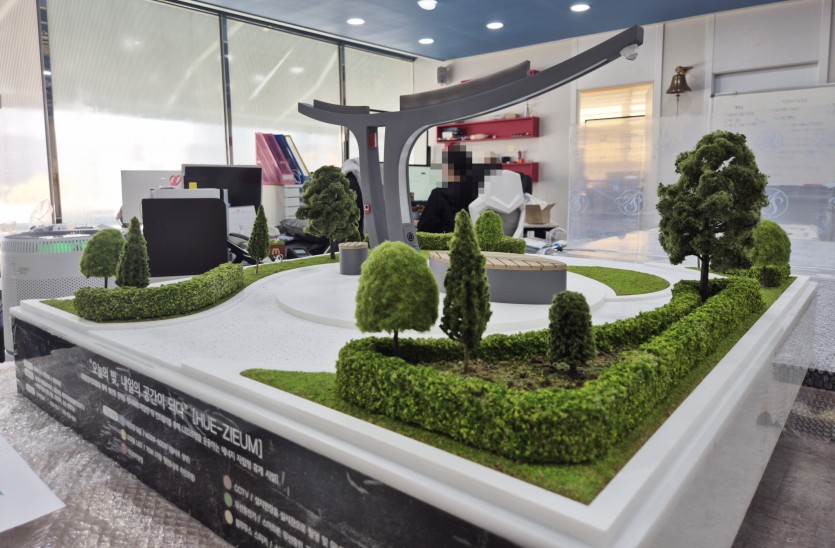

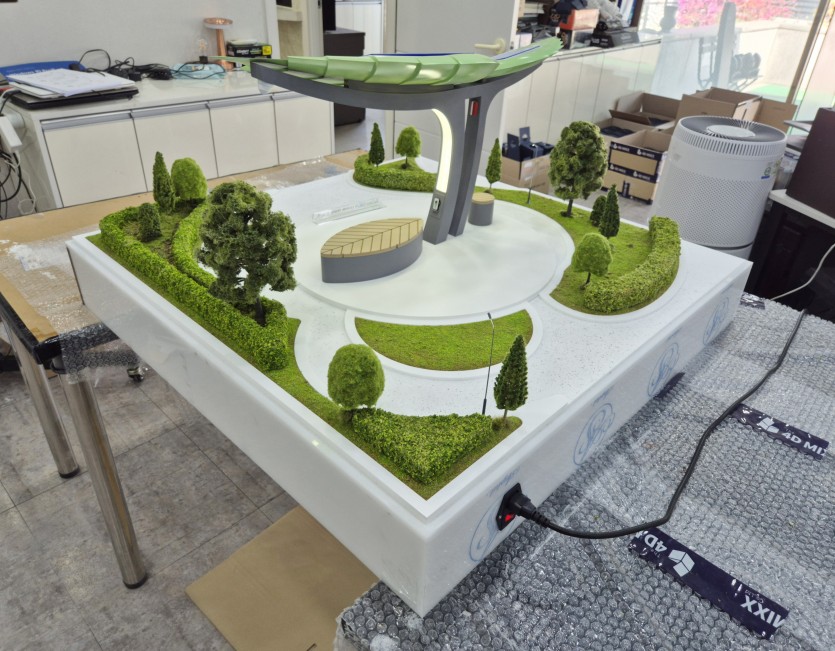

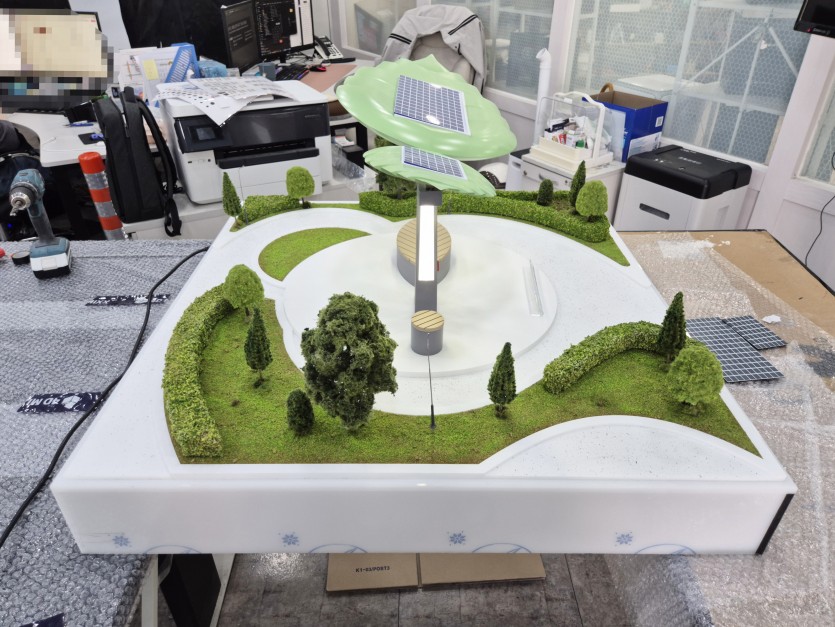

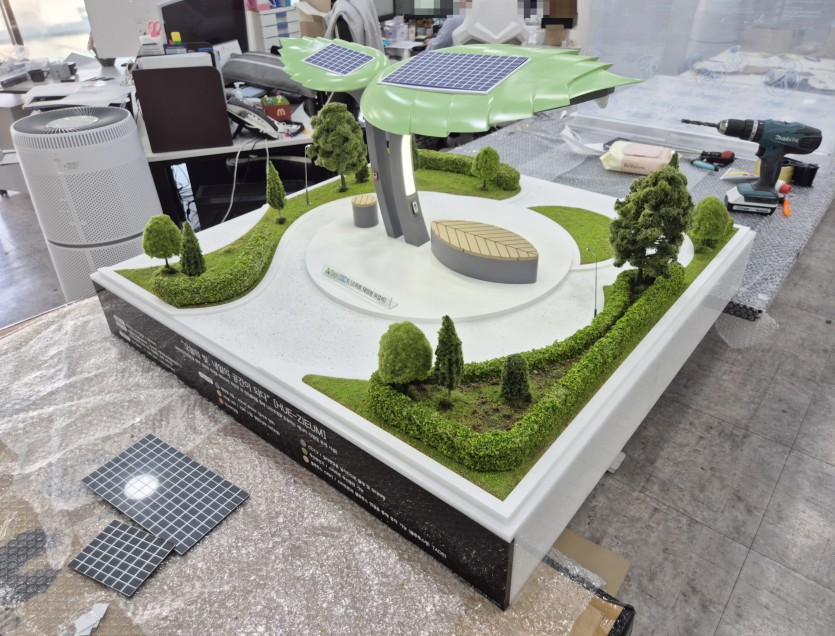

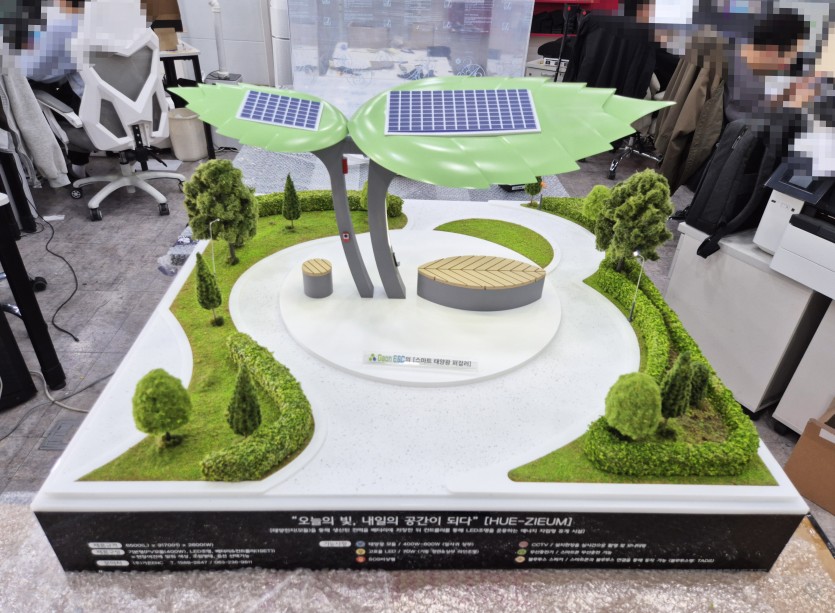

LED를 사용하기 위하여 좌대 안쪽에 전기 장치까지 조립 완료하고 가로등까지 설치한 완성 사진입니다

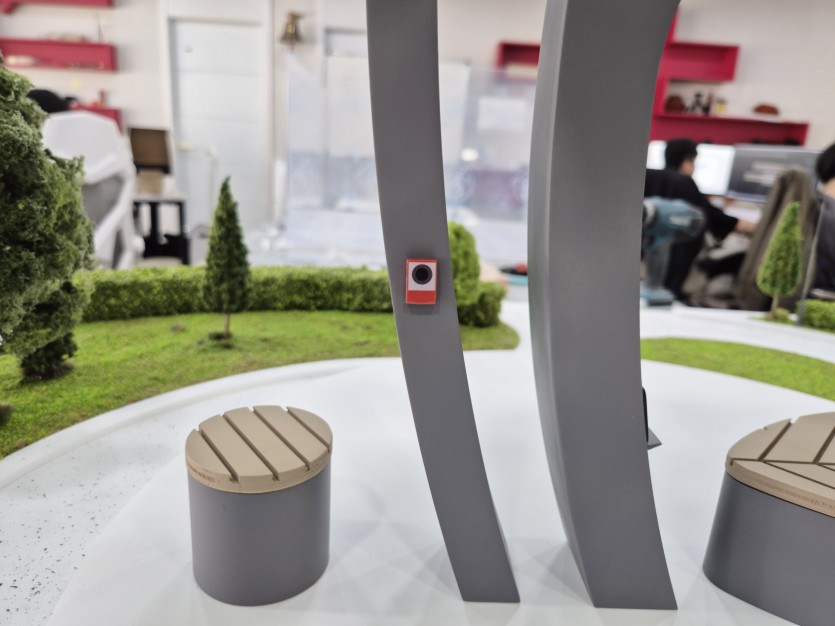

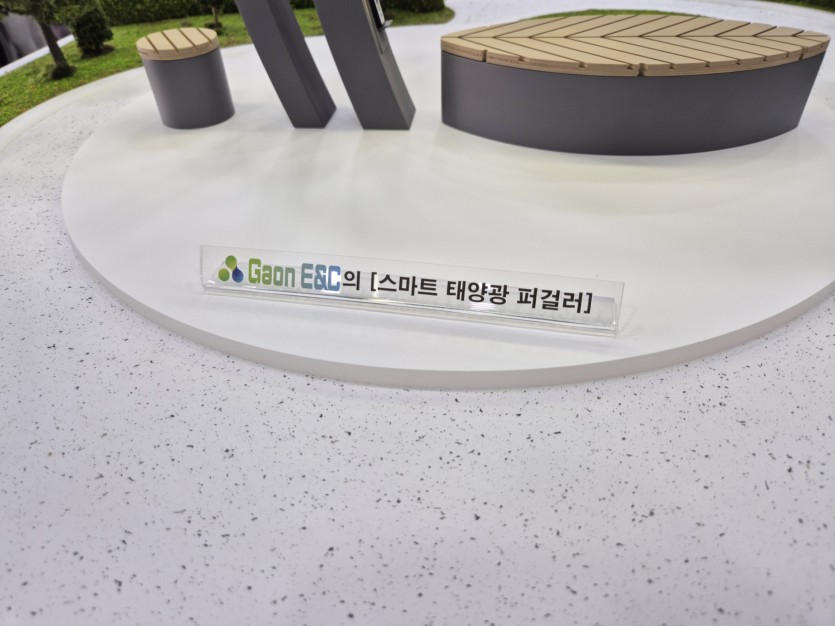

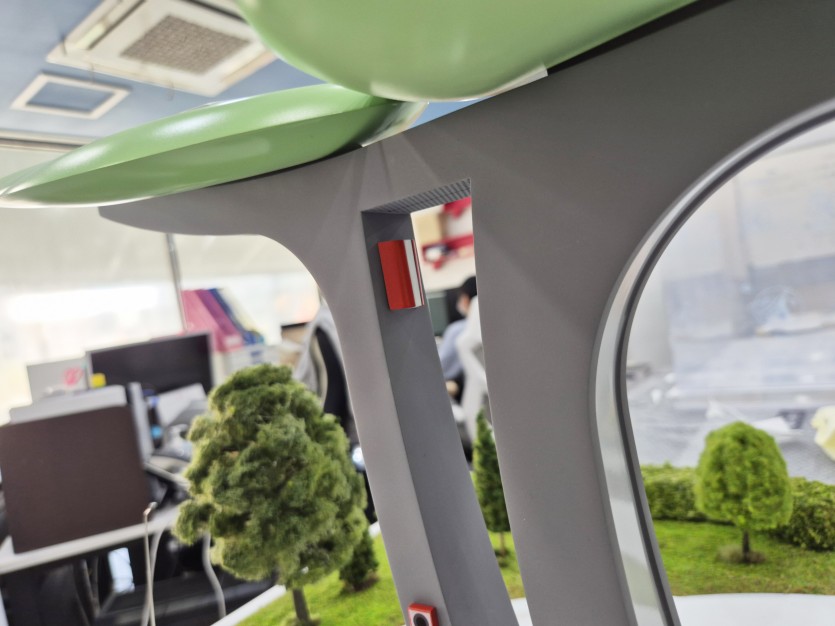

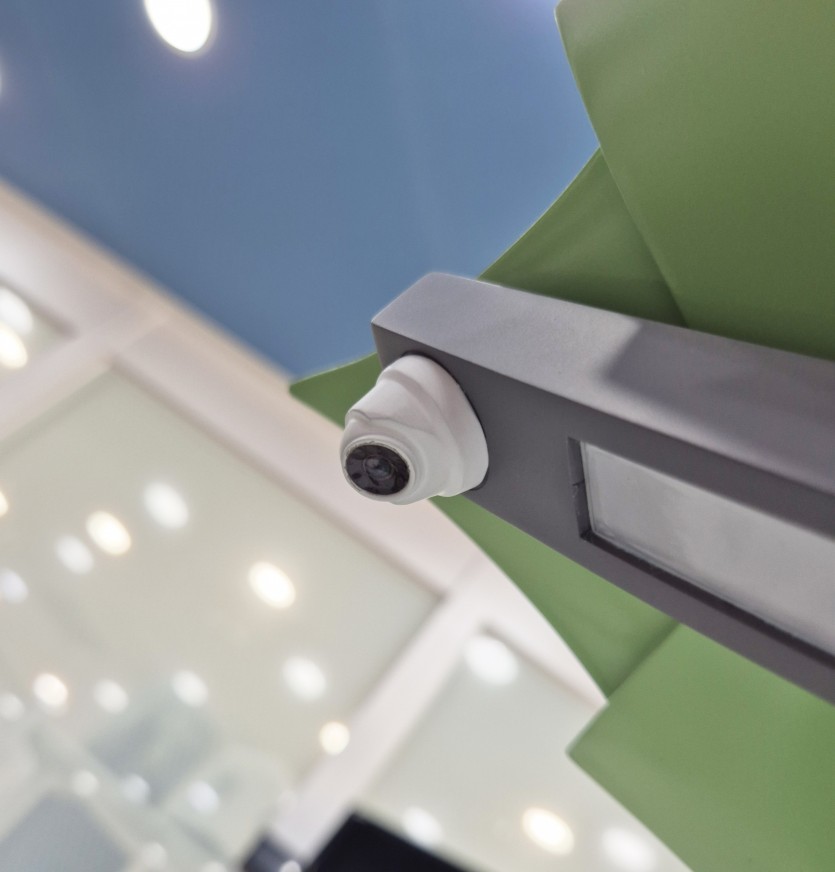

클라이언트가 요청하신 세부 옵션 사항들도 깔끔하게 구현되었습니다

​

포디믹스는 최종 완성 사진 공유하여 확인 후 배송을 진행합니다

​

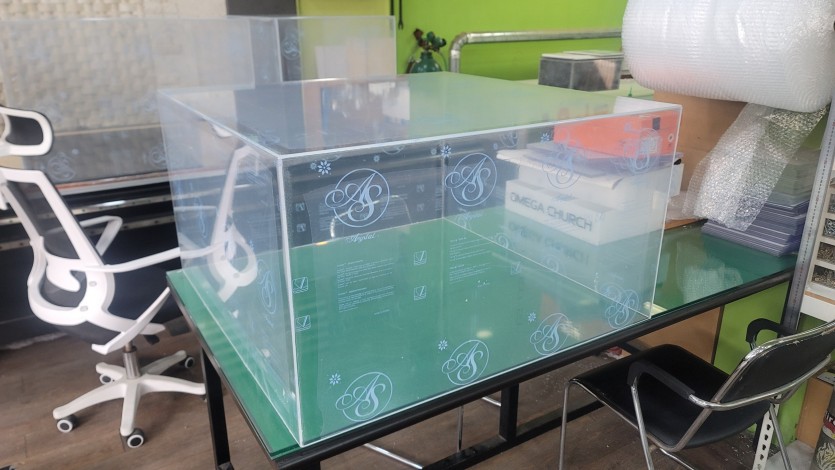

디오라마 위에 아크릴 케이스를 씌워 포장까지 완료!

디오라마의 구조나 크기를 생각해 운송 중 파손 가능성을 배재하기 위하여

무진동 차량으로 배송해 드립니다

​

이번 스마트 태양광 퍼걸러 디오라마는 기획부터 모델링, 도색, 조립을 통해 완성까지

2026년 2월 13일 ~ 4월 16일까지 약 2달 정도 진행된 프로젝트였습니다

​

기획이 확고하셔서 비율 대비 구현에 관한 협의가 주로 진행되었으며

디오라마 제작이 처음이셔서 모형 제작 시 고려 사항이나 경험에 따른 세부적인 상담을 통해

불안감을 없애드리며 기대치를 올려드리는 제안을 드리며 재미있게 작업한 디오라마였습니다

​
